The 3-Component Link

L11n282

Visit L11n282's page at Knotilus!

Acknowledgement

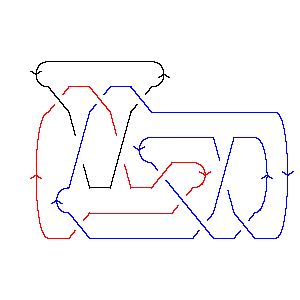

L11n282 as Morse Link
DrawMorseLink

PD Presentation: X6172 X5,12,6,13 X8493 X2,14,3,13 X14,7,15,8 X18,10,19,9 X17,11,18,22 X11,21,12,20 X21,17,22,16 X4,15,1,16 X10,20,5,19

Gauss Code: {{1, -4, 3, -10}, {-2, -1, 5, -3, 6, -11}, {-8, 2, 4, -5, 10, 9, -7, -6, 11, 8, -9, 7}}

Jones Polynomial: - q-2 + 4q-1 - 5 + 9q - 7q2 + 9q3 - 7q4 + 4q5 - 2q6

A2 (sl(3)) Invariant: - q-6 + 2q-4 + q-2 + 4 + 8q2 + 6q4 + 10q6 + 4q8 + 3q10 - q12 - 4q14 - q16 - 3q18 - q20

HOMFLY-PT Polynomial: - a-6z-2 - a-6 + 4a-4z-2 + 4a-4 - a-4z4 - 5a-2z-2 - 5a-2 + a-2z2 + 3a-2z4 + a-2z6 + 2z-2 + 2 - z2 - z4

Kauffman Polynomial: a-7z-1 - 3a-7z + 3a-7z3 - a-6z-2 + a-6 + 2a-6z4 + a-6z6 + 5a-5z-1 - 10a-5z + 7a-5z3 - a-5z5 + 2a-5z7 - 4a-4z-2 + 4a-4 + 3a-4z2 - 9a-4z4 + 5a-4z6 + a-4z8 + 9a-3z-1 - 12a-3z + 5a-3z3 - 8a-3z5 + 6a-3z7 - 5a-2z-2 + 5a-2 + 7a-2z2 - 20a-2z4 + 8a-2z6 + a-2z8 + 5a-1z-1 - 5a-1z - 6a-1z5 + 4a-1z7 - 2z-2 + 3 + 4z2 - 9z4 + 4z6 - az3 + az5

Khovanov Homology:
trqj r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5
j = 13        2
j = 11       2
j = 9      52
j = 7     42
j = 5    35
j = 3   64
j = 1  37
j = -1 12
j = -3 3
j = -51


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 282]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 282]]
Out[4]=
PD[X[6, 1, 7, 2], X[5, 12, 6, 13], X[8, 4, 9, 3], X[2, 14, 3, 13],

>   X[14, 7, 15, 8], X[18, 10, 19, 9], X[17, 11, 18, 22], X[11, 21, 12, 20],

>   X[21, 17, 22, 16], X[4, 15, 1, 16], X[10, 20, 5, 19]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -4, 3, -10}, {-2, -1, 5, -3, 6, -11},

>   {-8, 2, 4, -5, 10, 9, -7, -6, 11, 8, -9, 7}]
In[6]:=
Jones[L][q]
Out[6]=
      -2   4            2      3      4      5      6
-5 - q   + - + 9 q - 7 q  + 9 q  - 7 q  + 4 q  - 2 q
           q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -6   2     -2      2      4       6      8      10    12      14    16
4 - q   + -- + q   + 8 q  + 6 q  + 10 q  + 4 q  + 3 q   - q   - 4 q   - q   -
           4
          q

       18    20
>   3 q   - q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 282]][a, z]
Out[8]=
                                                       2         4      4    6
     -6   4    5    2      1       4       5      2   z     4   z    3 z    z
2 - a   + -- - -- + -- - ----- + ----- - ----- - z  + -- - z  - -- + ---- + --
           4    2    2    6  2    4  2    2  2         2         4     2     2
          a    a    z    a  z    a  z    a  z         a         a     a     a
In[9]:=
Kauffman[Link[11, NonAlternating, 282]][a, z]
Out[9]=
     -6   4    5    2      1       4       5      1      5      9      5
3 + a   + -- + -- - -- - ----- - ----- - ----- + ---- + ---- + ---- + --- -
           4    2    2    6  2    4  2    2  2    7      5      3     a z
          a    a    z    a  z    a  z    a  z    a  z   a  z   a  z

                                        2      2      3      3      3
    3 z   10 z   12 z   5 z      2   3 z    7 z    3 z    7 z    5 z       3
>   --- - ---- - ---- - --- + 4 z  + ---- + ---- + ---- + ---- + ---- - a z  -
     7      5      3     a             4      2      7      5      3
    a      a      a                   a      a      a      a      a

              4      4       4    5      5      5                  6      6
       4   2 z    9 z    20 z    z    8 z    6 z       5      6   z    5 z
>   9 z  + ---- - ---- - ----- - -- - ---- - ---- + a z  + 4 z  + -- + ---- +
             6      4      2      5     3     a                    6     4
            a      a      a      a     a                          a     a

       6      7      7      7    8    8
    8 z    2 z    6 z    4 z    z    z
>   ---- + ---- + ---- + ---- + -- + --
      2      5      3     a      4    2
     a      a      a            a    a
In[10]:=
Kh[L][q, t]
Out[10]=
         3     1       3      1      2    3 q      3        5        5  2
7 q + 6 q  + ----- + ----- + ---- + --- + --- + 4 q  t + 3 q  t + 5 q  t  +
              5  3    3  2      2   q t    t
             q  t    q  t    q t

       7  2      7  3      9  3      9  4      11  4      13  5
>   4 q  t  + 2 q  t  + 5 q  t  + 2 q  t  + 2 q   t  + 2 q   t
