The 3-Component Link

L11n276

Visit L11n276's page at Knotilus!

Acknowledgement

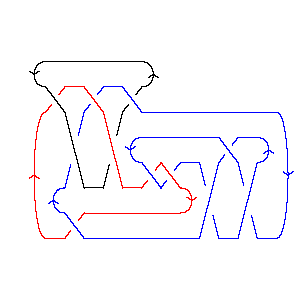

L11n276 as Morse Link
DrawMorseLink

PD Presentation: X6172 X5,12,6,13 X3849 X13,2,14,3 X14,7,15,8 X9,18,10,19 X22,17,11,18 X20,11,21,12 X16,21,17,22 X4,15,1,16 X19,10,20,5

Gauss Code: {{1, 4, -3, -10}, {-2, -1, 5, 3, -6, 11}, {8, 2, -4, -5, 10, -9, 7, 6, -11, -8, 9, -7}}

Jones Polynomial: - q-12 + q-11 - q-10 + 2q-9 + q-7 + q-6 + q-4

A2 (sl(3)) Invariant: - q-42 - q-40 - 3q-38 - 2q-36 + 2q-32 + 5q-30 + 5q-28 + 6q-26 + 5q-24 + 4q-22 + 3q-20 + 2q-18 + q-16 + q-14

HOMFLY-PT Polynomial: 2a8z-2 + 10a8 + 22a8z2 + 21a8z4 + 8a8z6 + a8z8 - 5a10z-2 - 16a10 - 19a10z2 - 8a10z4 - a10z6 + 4a12z-2 + 6a12 + 2a12z2 - a14z-2

Kauffman Polynomial: - 2a8z-2 + 10a8 - 22a8z2 + 21a8z4 - 8a8z6 + a8z8 + 5a9z-1 - 16a9z + 19a9z3 - 8a9z5 + a9z7 - 5a10z-2 + 20a10 - 34a10z2 + 27a10z4 - 9a10z6 + a10z8 + 9a11z-1 - 27a11z + 26a11z3 - 9a11z5 + a11z7 - 4a12z-2 + 13a12 - 14a12z2 + 7a12z4 - a12z6 + 5a13z-1 - 13a13z + 8a13z3 - a13z5 - a14z-2 + 2a14 - 2a14z2 + a14z4 + a15z-1 - 2a15z + a15z3

Khovanov Homology:
trqj r = -9r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0
j = -7         1
j = -9         1
j = -11       1
j = -13     2
j = -15     21
j = -17   31
j = -19   21
j = -21 11
j = -23
j = -251


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 276]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 276]]
Out[4]=
PD[X[6, 1, 7, 2], X[5, 12, 6, 13], X[3, 8, 4, 9], X[13, 2, 14, 3],

>   X[14, 7, 15, 8], X[9, 18, 10, 19], X[22, 17, 11, 18], X[20, 11, 21, 12],

>   X[16, 21, 17, 22], X[4, 15, 1, 16], X[19, 10, 20, 5]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, 4, -3, -10}, {-2, -1, 5, 3, -6, 11},

>   {8, 2, -4, -5, 10, -9, 7, 6, -11, -8, 9, -7}]
In[6]:=
Jones[L][q]
Out[6]=
  -12    -11    -10   2     -7    -6    -4
-q    + q    - q    + -- + q   + q   + q
                       9
                      q
In[7]:=
A2Invariant[L][q]
Out[7]=
  -42    -40    3     2     2     5     5     6     5     4     3     2
-q    - q    - --- - --- + --- + --- + --- + --- + --- + --- + --- + --- +
                38    36    32    30    28    26    24    22    20    18
               q     q     q     q     q     q     q     q     q     q

     -16    -14
>   q    + q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 276]][a, z]
Out[8]=
                            8      10      12    14
    8       10      12   2 a    5 a     4 a     a         8  2       10  2
10 a  - 16 a   + 6 a   + ---- - ----- + ----- - --- + 22 a  z  - 19 a   z  +
                           2      2       2      2
                          z      z       z      z

       12  2       8  4      10  4      8  6    10  6    8  8
>   2 a   z  + 21 a  z  - 8 a   z  + 8 a  z  - a   z  + a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 276]][a, z]
Out[9]=
                                     8      10      12    14      9      11
    8       10       12      14   2 a    5 a     4 a     a     5 a    9 a
10 a  + 20 a   + 13 a   + 2 a   - ---- - ----- - ----- - --- + ---- + ----- +
                                    2      2       2      2     z       z
                                   z      z       z      z

       13    15
    5 a     a         9         11         13        15         8  2
>   ----- + --- - 16 a  z - 27 a   z - 13 a   z - 2 a   z - 22 a  z  -
      z      z

        10  2       12  2      14  2       9  3       11  3      13  3
>   34 a   z  - 14 a   z  - 2 a   z  + 19 a  z  + 26 a   z  + 8 a   z  +

     15  3       8  4       10  4      12  4    14  4      9  5      11  5
>   a   z  + 21 a  z  + 27 a   z  + 7 a   z  + a   z  - 8 a  z  - 9 a   z  -

     13  5      8  6      10  6    12  6    9  7    11  7    8  8    10  8
>   a   z  - 8 a  z  - 9 a   z  - a   z  + a  z  + a   z  + a  z  + a   z
In[10]:=
Kh[L][q, t]
Out[10]=
 -9    -7     1        1        1        2        3        1        1
q   + q   + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
             25  9    21  8    21  7    19  6    17  6    19  5    17  5
            q   t    q   t    q   t    q   t    q   t    q   t    q   t

      2        2        1        1
>   ------ + ------ + ------ + ------
     15  4    13  4    15  3    11  2
    q   t    q   t    q   t    q   t
