This page is passe. Go here instead!

The 2-Component Link

L11n230

Visit L11n230's page at Knotilus!

Acknowledgement

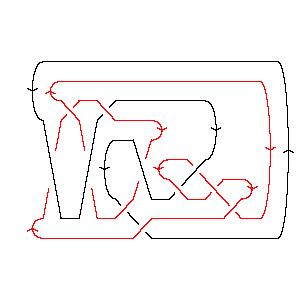

L11n230 as Morse Link
DrawMorseLink

PD Presentation: X10,1,11,2 X11,17,12,16 X5,21,6,20 X3,12,4,13 X7,14,8,15 X13,6,14,7 X17,9,18,22 X21,19,22,18 X8,9,1,10 X19,5,20,4 X15,2,16,3

Gauss Code: {{1, 11, -4, 10, -3, 6, -5, -9}, {9, -1, -2, 4, -6, 5, -11, 2, -7, 8, -10, 3, -8, 7}}

Jones Polynomial: - q-13/2 + 2q-11/2 - 5q-9/2 + 8q-7/2 - 10q-5/2 + 10q-3/2 - 10q-1/2 + 7q1/2 - 5q3/2 + 2q5/2

A2 (sl(3)) Invariant: q-20 + q-16 + 3q-14 - q-12 + 2q-10 - q-6 + 2q-4 - q-2 + 4 + q6 - 2q8

HOMFLY-PT Polynomial: 3a-1z + 2a-1z3 - 5az - 6az3 - 2az5 - a3z-1 - 2a3z - 2a3z3 - a3z5 + a5z-1 + 2a5z + a5z3

Kauffman Polynomial: 4a-2z2 - 3a-2z4 - 3a-1z + 8a-1z3 - 3a-1z5 - a-1z7 + 4z2 - 3z4 + 2z6 - 2z8 - 2az + 3az5 - 2az7 - az9 + 4a2z2 - 11a2z4 + 10a2z6 - 5a2z8 - a3z-1 + 7a3z - 16a3z3 + 13a3z5 - 4a3z7 - a3z9 + a4 + 3a4z2 - 7a4z4 + 6a4z6 - 3a4z8 - a5z-1 + 4a5z - 5a5z3 + 6a5z5 - 3a5z7 - a6z2 + 4a6z4 - 2a6z6 - 2a7z + 3a7z3 - a7z5

Khovanov Homology:
trqj r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3
j = 6         2
j = 4        3
j = 2       42
j = 0      63
j = -2     55
j = -4    55
j = -6   35
j = -8  25
j = -10 14
j = -12 1
j = -141


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 230]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 230]]
Out[4]=
PD[X[10, 1, 11, 2], X[11, 17, 12, 16], X[5, 21, 6, 20], X[3, 12, 4, 13],

>   X[7, 14, 8, 15], X[13, 6, 14, 7], X[17, 9, 18, 22], X[21, 19, 22, 18],

>   X[8, 9, 1, 10], X[19, 5, 20, 4], X[15, 2, 16, 3]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, 11, -4, 10, -3, 6, -5, -9},

>   {9, -1, -2, 4, -6, 5, -11, 2, -7, 8, -10, 3, -8, 7}]
In[6]:=
Jones[L][q]
Out[6]=
  -(13/2)     2      5      8      10     10      10                     3/2
-q        + ----- - ---- + ---- - ---- + ---- - ------- + 7 Sqrt[q] - 5 q    +
             11/2    9/2    7/2    5/2    3/2   Sqrt[q]
            q       q      q      q      q

       5/2
>   2 q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -20    -16    3     -12    2     -6   2     -2    6      8
4 + q    + q    + --- - q    + --- - q   + -- - q   + q  - 2 q
                   14           10          4
                  q            q           q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 230]][a, z]
Out[8]=
   3     5                                      3
  a     a    3 z              3        5     2 z         3      3  3    5  3
-(--) + -- + --- - 5 a z - 2 a  z + 2 a  z + ---- - 6 a z  - 2 a  z  + a  z  -
  z     z     a                               a

         5    3  5
>   2 a z  - a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 230]][a, z]
Out[9]=
      3    5                                                      2
 4   a    a    3 z              3        5        7        2   4 z       2  2
a  - -- - -- - --- - 2 a z + 7 a  z + 4 a  z - 2 a  z + 4 z  + ---- + 4 a  z  +
     z    z     a                                                2
                                                                a

                         3                                            4
       4  2    6  2   8 z        3  3      5  3      7  3      4   3 z
>   3 a  z  - a  z  + ---- - 16 a  z  - 5 a  z  + 3 a  z  - 3 z  - ---- -
                       a                                             2
                                                                    a

                                      5
        2  4      4  4      6  4   3 z         5       3  5      5  5    7  5
>   11 a  z  - 7 a  z  + 4 a  z  - ---- + 3 a z  + 13 a  z  + 6 a  z  - a  z  +
                                    a

                                           7
       6       2  6      4  6      6  6   z         7      3  7      5  7
>   2 z  + 10 a  z  + 6 a  z  - 2 a  z  - -- - 2 a z  - 4 a  z  - 3 a  z  -
                                          a

       8      2  8      4  8      9    3  9
>   2 z  - 5 a  z  - 3 a  z  - a z  - a  z
In[10]:=
Kh[L][q, t]
Out[10]=
    5      1        1        1        4        2       5       3       5
6 + -- + ------ + ------ + ------ + ------ + ----- + ----- + ----- + ----- +
     2    14  6    12  5    10  5    10  4    8  4    8  3    6  3    6  2
    q    q   t    q   t    q   t    q   t    q  t    q  t    q  t    q  t

      5      5      5              2        2  2      4  2      6  3
>   ----- + ---- + ---- + 3 t + 4 q  t + 2 q  t  + 3 q  t  + 2 q  t
     4  2    4      2
    q  t    q  t   q  t
