The 2-Component Link

L11n224

Visit L11n224's page at Knotilus!

Acknowledgement

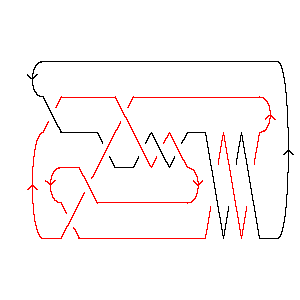

L11n224 as Morse Link
DrawMorseLink

PD Presentation: X10,1,11,2 X3,12,4,13 X16,9,17,10 X20,12,21,11 X22,15,9,16 X5,14,6,15 X7,18,8,19 X13,4,14,5 X17,6,18,7 X19,8,20,1 X2,21,3,22

Gauss Code: {{1, -11, -2, 8, -6, 9, -7, 10}, {3, -1, 4, 2, -8, 6, 5, -3, -9, 7, -10, -4, 11, -5}}

Jones Polynomial: - q-25/2 + 2q-23/2 - 3q-21/2 + 3q-19/2 - 3q-17/2 + 3q-15/2 - 2q-13/2 - q-7/2

A2 (sl(3)) Invariant: q-38 - q-36 + q-34 + q-32 + q-28 - q-26 + q-24 + q-20 + 2q-18 + q-16 + q-14 + q-12

HOMFLY-PT Polynomial: - a7z-1 - 9a7z - 14a7z3 - 7a7z5 - a7z7 + a9z-1 + 4a9z + 2a9z3 + a11z + a11z3

Kauffman Polynomial: - a7z-1 + 9a7z - 14a7z3 + 7a7z5 - a7z7 + a8 - 5a8z2 + 2a8z4 - a9z-1 + 5a9z - 8a9z3 + 2a9z5 - a10z2 - a10z4 - 3a11z + 6a11z3 - 3a11z5 + a12z2 + 3a12z4 - 2a12z6 - a13z + 3a13z3 + a13z5 - a13z7 - 3a14z2 + 6a14z4 - 2a14z6 - 2a15z + 3a15z3 - a15z5

Khovanov Homology:
trqj r = -10r = -9r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0
j = -6          1
j = -8          1
j = -10       11
j = -12      2
j = -14     221
j = -16    22
j = -18   121
j = -20  22
j = -22 12
j = -24 1
j = -261


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 224]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 224]]
Out[4]=
PD[X[10, 1, 11, 2], X[3, 12, 4, 13], X[16, 9, 17, 10], X[20, 12, 21, 11],

>   X[22, 15, 9, 16], X[5, 14, 6, 15], X[7, 18, 8, 19], X[13, 4, 14, 5],

>   X[17, 6, 18, 7], X[19, 8, 20, 1], X[2, 21, 3, 22]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -11, -2, 8, -6, 9, -7, 10},

>   {3, -1, 4, 2, -8, 6, 5, -3, -9, 7, -10, -4, 11, -5}]
In[6]:=
Jones[L][q]
Out[6]=
  -(25/2)     2       3       3       3       3       2      -(7/2)
-q        + ----- - ----- + ----- - ----- + ----- - ----- - q
             23/2    21/2    19/2    17/2    15/2    13/2
            q       q       q       q       q       q
In[7]:=
A2Invariant[L][q]
Out[7]=
 -38    -36    -34    -32    -28    -26    -24    -20    2     -16    -14    -12
q    - q    + q    + q    + q    - q    + q    + q    + --- + q    + q    + q
                                                         18
                                                        q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 224]][a, z]
Out[8]=
   7     9
  a     a       7        9      11         7  3      9  3    11  3      7  5
-(--) + -- - 9 a  z + 4 a  z + a   z - 14 a  z  + 2 a  z  + a   z  - 7 a  z  -
  z     z

     7  7
>   a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 224]][a, z]
Out[9]=
      7    9
 8   a    a       7        9        11      13        15        8  2    10  2
a  - -- - -- + 9 a  z + 5 a  z - 3 a   z - a   z - 2 a   z - 5 a  z  - a   z  +
     z    z

     12  2      14  2       7  3      9  3      11  3      13  3      15  3
>   a   z  - 3 a   z  - 14 a  z  - 8 a  z  + 6 a   z  + 3 a   z  + 3 a   z  +

       8  4    10  4      12  4      14  4      7  5      9  5      11  5
>   2 a  z  - a   z  + 3 a   z  + 6 a   z  + 7 a  z  + 2 a  z  - 3 a   z  +

     13  5    15  5      12  6      14  6    7  7    13  7
>   a   z  - a   z  - 2 a   z  - 2 a   z  - a  z  - a   z
In[10]:=
Kh[L][q, t]
Out[10]=
 -8    -6      1        1        1        2        2        2        1
q   + q   + ------- + ------ + ------ + ------ + ------ + ------ + ------ +
             26  10    24  9    22  9    22  8    20  8    20  7    18  7
            q   t     q   t    q   t    q   t    q   t    q   t    q   t

      2        2        1        2        2        2        2        1
>   ------ + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
     18  6    16  6    18  5    16  5    14  5    14  4    12  4    14  3
    q   t    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      1        1
>   ------ + ------
     10  3    10  2
    q   t    q   t
