Knotscape
This page is passe. Go here instead!

The 2-Component Link

L11n220

Visit L11n220's page at Knotilus!

Acknowledgement

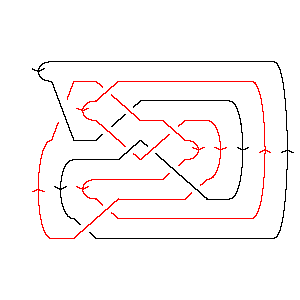

L11n220 as Morse Link
DrawMorseLink

PD Presentation: X10,1,11,2 X8,9,1,10 X3,12,4,13 X15,22,16,9 X2,17,3,18 X21,4,22,5 X14,5,15,6 X20,13,21,14 X11,16,12,17 X6,19,7,20 X18,7,19,8

Gauss Code: {{1, -5, -3, 6, 7, -10, 11, -2}, {2, -1, -9, 3, 8, -7, -4, 9, 5, -11, 10, -8, -6, 4}}

Jones Polynomial: - q-23/2 + 2q-21/2 - 2q-19/2 + 2q-17/2 - 3q-15/2 + 2q-13/2 - 2q-11/2 + q-9/2 - q-7/2

A2 (sl(3)) Invariant: - q-42 + q-34 + q-30 + 2q-26 + 2q-24 + q-22 + q-20 + q-16 + q-12

HOMFLY-PT Polynomial: - 4a7z - 10a7z3 - 6a7z5 - a7z7 - 2a9z-1 - 8a9z - 11a9z3 - 6a9z5 - a9z7 + 3a11z-1 + 9a11z + 6a11z3 + a11z5 - a13z-1 - a13z

Kauffman Polynomial: 4a7z - 10a7z3 + 6a7z5 - a7z7 + a8z2 - 6a8z4 + 5a8z6 - a8z8 + 2a9z-1 - 10a9z + 16a9z3 - 13a9z5 + 6a9z7 - a9z9 - 3a10 + 14a10z2 - 19a10z4 + 11a10z6 - 2a10z8 + 3a11z-1 - 16a11z + 29a11z3 - 20a11z5 + 7a11z7 - a11z9 - 3a12 + 12a12z2 - 13a12z4 + 6a12z6 - a12z8 + a13z-1 - 3a13z + 3a13z3 - a13z5 - a14 - a14z2 - a15z

Khovanov Homology:
trqj r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0
j = -6        1
j = -8       11
j = -10      1
j = -12     11
j = -14    21
j = -16    1
j = -18  22
j = -20
j = -2212
j = -241


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 220]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 220]]
Out[4]=
PD[X[10, 1, 11, 2], X[8, 9, 1, 10], X[3, 12, 4, 13], X[15, 22, 16, 9],

>   X[2, 17, 3, 18], X[21, 4, 22, 5], X[14, 5, 15, 6], X[20, 13, 21, 14],

>   X[11, 16, 12, 17], X[6, 19, 7, 20], X[18, 7, 19, 8]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -5, -3, 6, 7, -10, 11, -2},

>   {2, -1, -9, 3, 8, -7, -4, 9, 5, -11, 10, -8, -6, 4}]
In[6]:=
Jones[L][q]
Out[6]=
  -(23/2)     2       2       2       3       2       2      -(9/2)    -(7/2)
-q        + ----- - ----- + ----- - ----- + ----- - ----- + q       - q
             21/2    19/2    17/2    15/2    13/2    11/2
            q       q       q       q       q       q
In[7]:=
A2Invariant[L][q]
Out[7]=
  -42    -34    -30    2     2     -22    -20    -16    -12
-q    + q    + q    + --- + --- + q    + q    + q    + q
                       26    24
                      q     q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 220]][a, z]
Out[8]=
    9      11    13
-2 a    3 a     a        7        9        11      13         7  3       9  3
----- + ----- - --- - 4 a  z - 8 a  z + 9 a   z - a   z - 10 a  z  - 11 a  z  +
  z       z      z

       11  3      7  5      9  5    11  5    7  7    9  7
>   6 a   z  - 6 a  z  - 6 a  z  + a   z  - a  z  - a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 220]][a, z]
Out[9]=
                          9      11    13
    10      12    14   2 a    3 a     a        7         9         11
-3 a   - 3 a   - a   + ---- + ----- + --- + 4 a  z - 10 a  z - 16 a   z -
                        z       z      z

       13      15      8  2       10  2       12  2    14  2       7  3
>   3 a   z - a   z + a  z  + 14 a   z  + 12 a   z  - a   z  - 10 a  z  +

        9  3       11  3      13  3      8  4       10  4       12  4
>   16 a  z  + 29 a   z  + 3 a   z  - 6 a  z  - 19 a   z  - 13 a   z  +

       7  5       9  5       11  5    13  5      8  6       10  6      12  6
>   6 a  z  - 13 a  z  - 20 a   z  - a   z  + 5 a  z  + 11 a   z  + 6 a   z  -

     7  7      9  7      11  7    8  8      10  8    12  8    9  9    11  9
>   a  z  + 6 a  z  + 7 a   z  - a  z  - 2 a   z  - a   z  - a  z  - a   z
In[10]:=
Kh[L][q, t]
Out[10]=
 -8    -6     1        1        2        2        2        1        2
q   + q   + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
             24  8    22  8    22  7    18  6    18  5    16  4    14  4
            q   t    q   t    q   t    q   t    q   t    q   t    q   t

      1        1        1        1       1
>   ------ + ------ + ------ + ------ + ----
     14  3    12  3    12  2    10  2    8
    q   t    q   t    q   t    q   t    q  t
