This page is passe. Go here instead!

The 2-Component Link

L11n21

Visit L11n21's page at Knotilus!

Acknowledgement

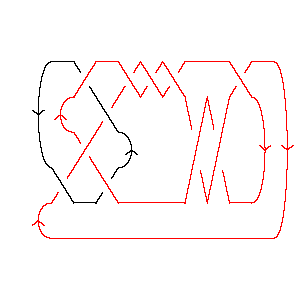

L11n21 as Morse Link
DrawMorseLink

PD Presentation: X6172 X16,7,17,8 X4,17,1,18 X5,12,6,13 X8493 X13,22,14,5 X21,14,22,15 X9,18,10,19 X11,20,12,21 X19,10,20,11 X2,16,3,15

Gauss Code: {{1, -11, 5, -3}, {-4, -1, 2, -5, -8, 10, -9, 4, -6, 7, 11, -2, 3, 8, -10, 9, -7, 6}}

Jones Polynomial: q-21/2 - 2q-19/2 + 5q-17/2 - 7q-15/2 + 9q-13/2 - 10q-11/2 + 8q-9/2 - 8q-7/2 + 4q-5/2 - 2q-3/2

A2 (sl(3)) Invariant: - q-32 - 2q-28 - 4q-26 - 2q-22 + q-20 + 3q-18 + 2q-16 + 5q-14 + q-12 + 3q-10 + 2q-8 - q-6 + 2q-4

HOMFLY-PT Polynomial: - a3z-1 - 3a3z - 2a3z3 - a5z-1 - a5z + a5z3 + a5z5 + 4a7z-1 + 6a7z + 3a7z3 + a7z5 - 2a9z-1 - 2a9z - a9z3

Kauffman Polynomial: - a3z-1 + 3a3z - 3a3z3 + a4 - a4z2 - 2a4z4 - a4z6 + a5z-1 - 3a5z + 2a5z3 - a5z5 - 2a5z7 - 5a6 + 11a6z2 - 6a6z4 + a6z6 - 2a6z8 + 4a7z-1 - 11a7z + 15a7z3 - 4a7z5 - a7z7 - a7z9 - 6a8 + 11a8z2 - 4a8z4 + 6a8z6 - 4a8z8 + 2a9z-1 - 6a9z + 6a9z3 + 3a9z5 - a9z7 - a9z9 + a10 - 6a10z2 + 4a10z4 + 3a10z6 - 2a10z8 - a11z - 4a11z3 + 6a11z5 - 2a11z7 + 2a12 - 5a12z2 + 4a12z4 - a12z6

Khovanov Homology:
trqj r = -9r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0
j = -2         2
j = -4        42
j = -6       4
j = -8      44
j = -10     64
j = -12    34
j = -14   46
j = -16  13
j = -18 14
j = -20 1
j = -221


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 21]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 21]]
Out[4]=
PD[X[6, 1, 7, 2], X[16, 7, 17, 8], X[4, 17, 1, 18], X[5, 12, 6, 13],

>   X[8, 4, 9, 3], X[13, 22, 14, 5], X[21, 14, 22, 15], X[9, 18, 10, 19],

>   X[11, 20, 12, 21], X[19, 10, 20, 11], X[2, 16, 3, 15]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -11, 5, -3}, {-4, -1, 2, -5, -8, 10, -9, 4, -6, 7, 11, -2, 3, 8,

>    -10, 9, -7, 6}]
In[6]:=
Jones[L][q]
Out[6]=
 -(21/2)     2       5       7       9      10      8      8      4      2
q        - ----- + ----- - ----- + ----- - ----- + ---- - ---- + ---- - ----
            19/2    17/2    15/2    13/2    11/2    9/2    7/2    5/2    3/2
           q       q       q       q       q       q      q      q      q
In[7]:=
A2Invariant[L][q]
Out[7]=
  -32    2     4     2     -20    3     2     5     -12    3    2     -6   2
-q    - --- - --- - --- + q    + --- + --- + --- + q    + --- + -- - q   + --
         28    26    22           18    16    14           10    8          4
        q     q     q            q     q     q            q     q          q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 21]][a, z]
Out[8]=
   3     5      7      9
  a     a    4 a    2 a       3      5        7        9        3  3    5  3
-(--) - -- + ---- - ---- - 3 a  z - a  z + 6 a  z - 2 a  z - 2 a  z  + a  z  +
  z     z     z      z

       7  3    9  3    5  5    7  5
>   3 a  z  - a  z  + a  z  + a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 21]][a, z]
Out[9]=
                                  3    5      7      9
 4      6      8    10      12   a    a    4 a    2 a       3        5
a  - 5 a  - 6 a  + a   + 2 a   - -- + -- + ---- + ---- + 3 a  z - 3 a  z -
                                 z    z     z      z

        7        9      11      4  2       6  2       8  2      10  2
>   11 a  z - 6 a  z - a   z - a  z  + 11 a  z  + 11 a  z  - 6 a   z  -

       12  2      3  3      5  3       7  3      9  3      11  3      4  4
>   5 a   z  - 3 a  z  + 2 a  z  + 15 a  z  + 6 a  z  - 4 a   z  - 2 a  z  -

       6  4      8  4      10  4      12  4    5  5      7  5      9  5
>   6 a  z  - 4 a  z  + 4 a   z  + 4 a   z  - a  z  - 4 a  z  + 3 a  z  +

       11  5    4  6    6  6      8  6      10  6    12  6      5  7    7  7
>   6 a   z  - a  z  + a  z  + 6 a  z  + 3 a   z  - a   z  - 2 a  z  - a  z  -

     9  7      11  7      6  8      8  8      10  8    7  9    9  9
>   a  z  - 2 a   z  - 2 a  z  - 4 a  z  - 2 a   z  - a  z  - a  z
In[10]:=
Kh[L][q, t]
Out[10]=
2    2      1        1        1        4        1        3        4
-- + -- + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
 4    2    22  9    20  8    18  8    18  7    16  7    16  6    14  6
q    q    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      6        3        4        6        4        4       4       4      4
>   ------ + ------ + ------ + ------ + ------ + ----- + ----- + ----- + ----
     14  5    12  5    12  4    10  4    10  3    8  3    8  2    6  2    4
    q   t    q   t    q   t    q   t    q   t    q  t    q  t    q  t    q  t
