This page is passe. Go here instead!

The 2-Component Link

L11n161

Visit L11n161's page at Knotilus!

Acknowledgement

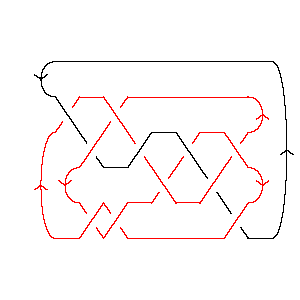

L11n161 as Morse Link
DrawMorseLink

PD Presentation: X8192 X16,7,17,8 X10,4,11,3 X2,15,3,16 X14,10,15,9 X18,11,19,12 X5,13,6,12 X6,21,1,22 X13,20,14,21 X22,17,7,18 X19,4,20,5

Gauss Code: {{1, -4, 3, 11, -7, -8}, {2, -1, 5, -3, 6, 7, -9, -5, 4, -2, 10, -6, -11, 9, 8, -10}}

Jones Polynomial: - q-17/2 + 3q-15/2 - 4q-13/2 + 6q-11/2 - 7q-9/2 + 6q-7/2 - 7q-5/2 + 4q-3/2 - 3q-1/2 + q1/2

A2 (sl(3)) Invariant: q-26 - q-24 - q-22 - q-20 - 3q-18 + q-16 + q-14 + 3q-12 + 4q-10 + 2q-8 + 3q-6 + 1 - q2

HOMFLY-PT Polynomial: az + az3 - 2a3z-1 - 4a3z - 3a3z3 - a3z5 + 3a5z-1 + a5z - 2a5z3 - a5z5 - a7z-1 + a7z + a7z3

Kauffman Polynomial: - z2 + 2az - 3az3 - a2z6 - 2a3z-1 + 6a3z - 10a3z3 + 9a3z5 - 3a3z7 + 3a4 + 4a4z2 - 16a4z4 + 15a4z6 - 4a4z8 - 3a5z-1 + 5a5z - 10a5z3 + 6a5z5 + 4a5z7 - 2a5z9 + 3a6 + 9a6z2 - 34a6z4 + 30a6z6 - 7a6z8 - a7z-1 + 2a7z - 7a7z3 + a7z5 + 6a7z7 - 2a7z9 + a8 + 6a8z2 - 18a8z4 + 14a8z6 - 3a8z8 + a9z - 4a9z3 + 4a9z5 - a9z7

Khovanov Homology:
trqj r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1
j = 2         1
j = 0        2
j = -2       32
j = -4      41
j = -6     34
j = -8    43
j = -10   23
j = -12  24
j = -14 12
j = -16 2
j = -181


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 161]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 161]]
Out[4]=
PD[X[8, 1, 9, 2], X[16, 7, 17, 8], X[10, 4, 11, 3], X[2, 15, 3, 16],

>   X[14, 10, 15, 9], X[18, 11, 19, 12], X[5, 13, 6, 12], X[6, 21, 1, 22],

>   X[13, 20, 14, 21], X[22, 17, 7, 18], X[19, 4, 20, 5]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -4, 3, 11, -7, -8},

>   {2, -1, 5, -3, 6, 7, -9, -5, 4, -2, 10, -6, -11, 9, 8, -10}]
In[6]:=
Jones[L][q]
Out[6]=
  -(17/2)     3       4       6      7      6      7      4        3
-q        + ----- - ----- + ----- - ---- + ---- - ---- + ---- - ------- +
             15/2    13/2    11/2    9/2    7/2    5/2    3/2   Sqrt[q]
            q       q       q       q      q      q      q

>   Sqrt[q]
In[7]:=
A2Invariant[L][q]
Out[7]=
     -26    -24    -22    -20    3     -16    -14    3     4    2    3     2
1 + q    - q    - q    - q    - --- + q    + q    + --- + --- + -- + -- - q
                                 18                  12    10    8    6
                                q                   q     q     q    q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 161]][a, z]
Out[8]=
    3      5    7
-2 a    3 a    a             3      5      7        3      3  3      5  3
----- + ---- - -- + a z - 4 a  z + a  z + a  z + a z  - 3 a  z  - 2 a  z  +
  z      z     z

     7  3    3  5    5  5
>   a  z  - a  z  - a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 161]][a, z]
Out[9]=
                      3      5    7
   4      6    8   2 a    3 a    a               3        5        7      9
3 a  + 3 a  + a  - ---- - ---- - -- + 2 a z + 6 a  z + 5 a  z + 2 a  z + a  z -
                    z      z     z

     2      4  2      6  2      8  2        3       3  3       5  3      7  3
>   z  + 4 a  z  + 9 a  z  + 6 a  z  - 3 a z  - 10 a  z  - 10 a  z  - 7 a  z  -

       9  3       4  4       6  4       8  4      3  5      5  5    7  5
>   4 a  z  - 16 a  z  - 34 a  z  - 18 a  z  + 9 a  z  + 6 a  z  + a  z  +

       9  5    2  6       4  6       6  6       8  6      3  7      5  7
>   4 a  z  - a  z  + 15 a  z  + 30 a  z  + 14 a  z  - 3 a  z  + 4 a  z  +

       7  7    9  7      4  8      6  8      8  8      5  9      7  9
>   6 a  z  - a  z  - 4 a  z  - 7 a  z  - 3 a  z  - 2 a  z  - 2 a  z
In[10]:=
Kh[L][q, t]
Out[10]=
    2      1        2        1        2        2        4        2
2 + -- + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
     2    18  8    16  7    14  7    14  6    12  6    12  5    10  5
    q    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      3        4       3       3       4       4      1      3      2
>   ------ + ----- + ----- + ----- + ----- + ----- + ---- + ---- + q  t
     10  4    8  4    8  3    6  3    6  2    4  2    4      2
    q   t    q  t    q  t    q  t    q  t    q  t    q  t   q  t
