This page is passe. Go here instead!

The 2-Component Link

L11n152

Visit L11n152's page at Knotilus!

Acknowledgement

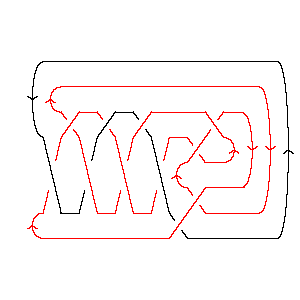

L11n152 as Morse Link
DrawMorseLink

PD Presentation: X8192 X18,9,19,10 X6718 X19,7,20,22 X12,5,13,6 X10,4,11,3 X4,15,5,16 X16,12,17,11 X13,21,14,20 X21,15,22,14 X2,18,3,17

Gauss Code: {{1, -11, 6, -7, 5, -3}, {3, -1, 2, -6, 8, -5, -9, 10, 7, -8, 11, -2, -4, 9, -10, 4}}

Jones Polynomial: q-9/2 - 3q-7/2 + 4q-5/2 - 6q-3/2 + 6q-1/2 - 7q1/2 + 5q3/2 - 4q5/2 + 2q7/2

A2 (sl(3)) Invariant: - q-14 + q-12 + 3q-6 + q-4 + 3q-2 + 2 + q2 + 2q4 - q6 + q8 - q10 - 2q12

HOMFLY-PT Polynomial: a-3z-1 + 2a-3z - 3a-1z-1 - 6a-1z - 3a-1z3 + 2az-1 + 4az + 3az3 + az5 - a3z - a3z3

Kauffman Polynomial: a-4 - 2a-4z2 - a-3z-1 + 3a-3z - 2a-3z3 - a-3z5 + 3a-2 - 3a-2z2 - 4a-2z4 + 3a-2z6 - a-2z8 - 3a-1z-1 + 10a-1z - 11a-1z3 + 2a-1z5 + 2a-1z7 - a-1z9 + 3 - 13z4 + 14z6 - 4z8 - 2az-1 + 9az - 18az3 + 14az5 - az7 - az9 - 6a2z4 + 10a2z6 - 3a2z8 + 2a3z - 9a3z3 + 11a3z5 - 3a3z7 - a4z2 + 3a4z4 - a4z6

Khovanov Homology:
trqj r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3
j = 8        2
j = 6       2
j = 4      32
j = 2     42
j = 0    34
j = -2   33
j = -4  24
j = -6 12
j = -8 2
j = -101


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 152]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 152]]
Out[4]=
PD[X[8, 1, 9, 2], X[18, 9, 19, 10], X[6, 7, 1, 8], X[19, 7, 20, 22],

>   X[12, 5, 13, 6], X[10, 4, 11, 3], X[4, 15, 5, 16], X[16, 12, 17, 11],

>   X[13, 21, 14, 20], X[21, 15, 22, 14], X[2, 18, 3, 17]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -11, 6, -7, 5, -3},

>   {3, -1, 2, -6, 8, -5, -9, 10, 7, -8, 11, -2, -4, 9, -10, 4}]
In[6]:=
Jones[L][q]
Out[6]=
 -(9/2)    3      4      6        6                     3/2      5/2      7/2
q       - ---- + ---- - ---- + ------- - 7 Sqrt[q] + 5 q    - 4 q    + 2 q
           7/2    5/2    3/2   Sqrt[q]
          q      q      q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -14    -12   3     -4   3     2      4    6    8    10      12
2 - q    + q    + -- + q   + -- + q  + 2 q  - q  + q  - q   - 2 q
                   6          2
                  q          q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 152]][a, z]
Out[8]=
                                                 3
 1      3    2 a   2 z   6 z            3     3 z         3    3  3      5
---- - --- + --- + --- - --- + 4 a z - a  z - ---- + 3 a z  - a  z  + a z
 3     a z    z     3     a                    a
a  z               a
In[9]:=
Kauffman[Link[11, NonAlternating, 152]][a, z]
Out[9]=
                                                                   2      2
     -4   3     1      3    2 a   3 z   10 z              3     2 z    3 z
3 + a   + -- - ---- - --- - --- + --- + ---- + 9 a z + 2 a  z - ---- - ---- -
           2    3     a z    z     3     a                        4      2
          a    a  z               a                              a      a

               3       3                                  4
     4  2   2 z    11 z          3      3  3       4   4 z       2  4
>   a  z  - ---- - ----- - 18 a z  - 9 a  z  - 13 z  - ---- - 6 a  z  +
              3      a                                   2
             a                                          a

               5      5                                   6
       4  4   z    2 z          5       3  5       6   3 z        2  6
>   3 a  z  - -- + ---- + 14 a z  + 11 a  z  + 14 z  + ---- + 10 a  z  -
               3    a                                    2
              a                                         a

               7                            8              9
     4  6   2 z       7      3  7      8   z       2  8   z       9
>   a  z  + ---- - a z  - 3 a  z  - 4 z  - -- - 3 a  z  - -- - a z
             a                              2             a
                                           a
In[10]:=
Kh[L][q, t]
Out[10]=
       2     1        2       1       2       2       4       3     3    3
4 + 4 q  + ------ + ----- + ----- + ----- + ----- + ----- + ----- + - + ---- +
            10  5    8  4    6  4    6  3    4  3    4  2    2  2   t    2
           q   t    q  t    q  t    q  t    q  t    q  t    q  t        q  t

       2        4        4  2      6  2      8  3
>   2 q  t + 3 q  t + 2 q  t  + 2 q  t  + 2 q  t
