This page is passe. Go here instead!

The 2-Component Link

L11n128

Visit L11n128's page at Knotilus!

Acknowledgement

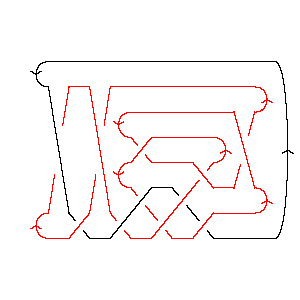

L11n128 as Morse Link
DrawMorseLink

PD Presentation: X8192 X10,4,11,3 X22,10,7,9 X2738 X15,5,16,4 X5,13,6,12 X16,12,17,11 X6,18,1,17 X19,14,20,15 X13,20,14,21 X21,19,22,18

Gauss Code: {{1, -4, 2, 5, -6, -8}, {4, -1, 3, -2, 7, 6, -10, 9, -5, -7, 8, 11, -9, 10, -11, -3}}

Jones Polynomial: - q-5/2 + 2q-3/2 - 4q-1/2 + 5q1/2 - 6q3/2 + 6q5/2 - 6q7/2 + 4q9/2 - 3q11/2 + q13/2

A2 (sl(3)) Invariant: q-8 + q-6 + q-2 + q2 + 2q8 - q10 + 2q12 + q16 + q18 + q22 - q24

HOMFLY-PT Polynomial: a-7z - a-5z-1 - 3a-5z - 4a-5z3 - a-5z5 + 2a-3z-1 + 7a-3z + 8a-3z3 + 5a-3z5 + a-3z7 - 2a-1z-1 - 7a-1z - 8a-1z3 - 2a-1z5 + az-1 + 3az + az3

Kauffman Polynomial: - a-8z2 + 2a-7z - 3a-7z3 - a-6z6 - a-5z-1 + 7a-5z - 13a-5z3 + 10a-5z5 - 3a-5z7 + 3a-4z2 - 9a-4z4 + 10a-4z6 - 3a-4z8 - 2a-3z-1 + 13a-3z - 27a-3z3 + 20a-3z5 - 2a-3z7 - a-3z9 - a-2 + 6a-2z2 - 20a-2z4 + 20a-2z6 - 5a-2z8 - 2a-1z-1 + 13a-1z - 25a-1z3 + 15a-1z5 - a-1z9 + 4z2 - 11z4 + 9z6 - 2z8 - az-1 + 5az - 8az3 + 5az5 - az7

Khovanov Homology:
trqj r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5
j = 14         1
j = 12        2
j = 10       21
j = 8      42
j = 6     33
j = 4    33
j = 2   34
j = 0  12
j = -2 13
j = -4 1
j = -61


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 128]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 128]]
Out[4]=
PD[X[8, 1, 9, 2], X[10, 4, 11, 3], X[22, 10, 7, 9], X[2, 7, 3, 8],

>   X[15, 5, 16, 4], X[5, 13, 6, 12], X[16, 12, 17, 11], X[6, 18, 1, 17],

>   X[19, 14, 20, 15], X[13, 20, 14, 21], X[21, 19, 22, 18]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -4, 2, 5, -6, -8},

>   {4, -1, 3, -2, 7, 6, -10, 9, -5, -7, 8, 11, -9, 10, -11, -3}]
In[6]:=
Jones[L][q]
Out[6]=
  -(5/2)    2        4                     3/2      5/2      7/2      9/2
-q       + ---- - ------- + 5 Sqrt[q] - 6 q    + 6 q    - 6 q    + 4 q    -
            3/2   Sqrt[q]
           q

       11/2    13/2
>   3 q     + q
In[7]:=
A2Invariant[L][q]
Out[7]=
 -8    -6    -2    2      8    10      12    16    18    22    24
q   + q   + q   + q  + 2 q  - q   + 2 q   + q   + q   + q   - q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 128]][a, z]
Out[8]=
                                                             3      3      3
   1       2      2    a   z    3 z   7 z   7 z           4 z    8 z    8 z
-(----) + ---- - --- + - + -- - --- + --- - --- + 3 a z - ---- + ---- - ---- +
   5       3     a z   z    7    5     3     a              5      3     a
  a  z    a  z             a    a     a                    a      a

            5      5      5    7
       3   z    5 z    2 z    z
>   a z  - -- + ---- - ---- + --
            5     3     a      3
           a     a            a
In[9]:=
Kauffman[Link[11, NonAlternating, 128]][a, z]
Out[9]=
                                                                         2
  -2    1      2      2    a   2 z   7 z   13 z   13 z              2   z
-a   - ---- - ---- - --- - - + --- + --- + ---- + ---- + 5 a z + 4 z  - -- +
        5      3     a z   z    7     5      3     a                     8
       a  z   a  z             a     a      a                           a

       2      2      3       3       3       3                       4
    3 z    6 z    3 z    13 z    27 z    25 z         3       4   9 z
>   ---- + ---- - ---- - ----- - ----- - ----- - 8 a z  - 11 z  - ---- -
      4      2      7      5       3       a                        4
     a      a      a      a       a                                a

        4       5       5       5                    6       6       6      7
    20 z    10 z    20 z    15 z         5      6   z    10 z    20 z    3 z
>   ----- + ----- + ----- + ----- + 5 a z  + 9 z  - -- + ----- + ----- - ---- -
      2       5       3       a                      6     4       2       5
     a       a       a                              a     a       a       a

       7                    8      8    9    9
    2 z       7      8   3 z    5 z    z    z
>   ---- - a z  - 2 z  - ---- - ---- - -- - --
      3                    4      2     3   a
     a                    a      a     a
In[10]:=
Kh[L][q, t]
Out[10]=
                                                           2
   2      4     1       1       1      -2     3     2   3 q       4
4 q  + 3 q  + ----- + ----- + ----- + t   + ----- + - + ---- + 3 q  t +
               6  4    4  3    2  3          2  2   t    t
              q  t    q  t    q  t          q  t

       6        6  2      8  2      8  3      10  3    10  4      12  4    14  5
>   3 q  t + 3 q  t  + 4 q  t  + 2 q  t  + 2 q   t  + q   t  + 2 q   t  + q   t
