The 2-Component Link

L11a99

Visit L11a99's page at Knotilus!

Acknowledgement

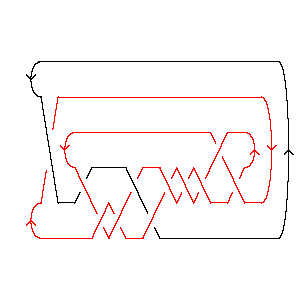

L11a99 as Morse Link
DrawMorseLink

PD Presentation: X6172 X2,9,3,10 X12,3,13,4 X10,5,11,6 X22,11,5,12 X4,21,1,22 X18,16,19,15 X16,8,17,7 X8,18,9,17 X20,14,21,13 X14,20,15,19

Gauss Code: {{1, -2, 3, -6}, {4, -1, 8, -9, 2, -4, 5, -3, 10, -11, 7, -8, 9, -7, 11, -10, 6, -5}}

Jones Polynomial: - q-13/2 + 3q-11/2 - 6q-9/2 + 10q-7/2 - 15q-5/2 + 16q-3/2 - 18q-1/2 + 15q1/2 - 11q3/2 + 8q5/2 - 4q7/2 + q9/2

A2 (sl(3)) Invariant: q-20 - q-18 + 2q-14 - 3q-12 + 3q-10 + 4q-8 + q-6 + 5q-4 - q-2 + 2 - q2 - 3q4 + 2q6 - 3q8 + 2q12 - q14

HOMFLY-PT Polynomial: a-3z3 + a-1z-1 + 2a-1z - a-1z5 - 3az-1 - 5az - 4az3 - 2az5 + 2a3z-1 - a3z3 - a3z5 + a5z + a5z3

Kauffman Polynomial: 2a-4z4 - a-4z6 - 3a-3z3 + 10a-3z5 - 4a-3z7 - a-2 + 4a-2z2 - 16a-2z4 + 21a-2z6 - 7a-2z8 + a-1z-1 - 2a-1z + 6a-1z3 - 13a-1z5 + 16a-1z7 - 6a-1z9 - 3 + 11z2 - 31z4 + 27z6 - 5z8 - 2z10 + 3az-1 - 7az + 20az3 - 38az5 + 30az7 - 10az9 - 3a2 + 7a2z2 - 14a2z4 + 10a2z6 - 2a2z8 - 2a2z10 + 2a3z-1 - 4a3z + 9a3z3 - 9a3z5 + 6a3z7 - 4a3z9 - 3a4z2 + 5a4z4 + 2a4z6 - 4a4z8 + 5a5z5 - 4a5z7 - 3a6z2 + 6a6z4 - 3a6z6 - a7z + 2a7z3 - a7z5

Khovanov Homology:
trqj r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5
j = 10           1
j = 8          3
j = 6         51
j = 4        63
j = 2       95
j = 0      96
j = -2     810
j = -4    78
j = -6   38
j = -8  37
j = -10 14
j = -12 2
j = -141


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 99]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 99]]
Out[4]=
PD[X[6, 1, 7, 2], X[2, 9, 3, 10], X[12, 3, 13, 4], X[10, 5, 11, 6],

>   X[22, 11, 5, 12], X[4, 21, 1, 22], X[18, 16, 19, 15], X[16, 8, 17, 7],

>   X[8, 18, 9, 17], X[20, 14, 21, 13], X[14, 20, 15, 19]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -2, 3, -6}, {4, -1, 8, -9, 2, -4, 5, -3, 10, -11, 7, -8, 9, -7,

>    11, -10, 6, -5}]
In[6]:=
Jones[L][q]
Out[6]=
  -(13/2)     3      6      10     15     16      18
-q        + ----- - ---- + ---- - ---- + ---- - ------- + 15 Sqrt[q] -
             11/2    9/2    7/2    5/2    3/2   Sqrt[q]
            q       q      q      q      q

        3/2      5/2      7/2    9/2
>   11 q    + 8 q    - 4 q    + q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -20    -18    2     3     3    4     -6   5     -2    2      4      6
2 + q    - q    + --- - --- + --- + -- + q   + -- - q   - q  - 3 q  + 2 q  -
                   14    12    10    8          4
                  q     q     q     q          q

       8      12    14
>   3 q  + 2 q   - q
In[8]:=
HOMFLYPT[Link[11, Alternating, 99]][a, z]
Out[8]=
               3                         3                             5
 1    3 a   2 a    2 z            5     z         3    3  3    5  3   z
--- - --- + ---- + --- - 5 a z + a  z + -- - 4 a z  - a  z  + a  z  - -- -
a z    z     z      a                    3                            a
                                        a

         5    3  5
>   2 a z  - a  z
In[9]:=
Kauffman[Link[11, Alternating, 99]][a, z]
Out[9]=
                                 3
      -2      2    1    3 a   2 a    2 z              3      7         2
-3 - a   - 3 a  + --- + --- + ---- - --- - 7 a z - 4 a  z - a  z + 11 z  +
                  a z    z     z      a

       2                                    3      3
    4 z       2  2      4  2      6  2   3 z    6 z          3      3  3
>   ---- + 7 a  z  - 3 a  z  - 3 a  z  - ---- + ---- + 20 a z  + 9 a  z  +
      2                                    3     a
     a                                    a

                         4       4                                      5
       7  3       4   2 z    16 z        2  4      4  4      6  4   10 z
>   2 a  z  - 31 z  + ---- - ----- - 14 a  z  + 5 a  z  + 6 a  z  + ----- -
                        4      2                                      3
                       a      a                                      a

        5                                                  6       6
    13 z          5      3  5      5  5    7  5       6   z    21 z
>   ----- - 38 a z  - 9 a  z  + 5 a  z  - a  z  + 27 z  - -- + ----- +
      a                                                    4     2
                                                          a     a

                                      7       7
        2  6      4  6      6  6   4 z    16 z          7      3  7      5  7
>   10 a  z  + 2 a  z  - 3 a  z  - ---- + ----- + 30 a z  + 6 a  z  - 4 a  z  -
                                     3      a
                                    a

              8                          9
       8   7 z       2  8      4  8   6 z          9      3  9      10
>   5 z  - ---- - 2 a  z  - 4 a  z  - ---- - 10 a z  - 4 a  z  - 2 z   -
             2                         a
            a

       2  10
>   2 a  z
In[10]:=
Kh[L][q, t]
Out[10]=
    10     1        2        1        4        3       7       3       8
9 + -- + ------ + ------ + ------ + ------ + ----- + ----- + ----- + ----- +
     2    14  6    12  5    10  5    10  4    8  4    8  3    6  3    6  2
    q    q   t    q   t    q   t    q   t    q  t    q  t    q  t    q  t

      7      8      8              2        2  2      4  2      4  3
>   ----- + ---- + ---- + 6 t + 9 q  t + 5 q  t  + 6 q  t  + 3 q  t  +
     4  2    4      2
    q  t    q  t   q  t

       6  3    6  4      8  4    10  5
>   5 q  t  + q  t  + 3 q  t  + q   t
