This page is passe. Go here instead!

The 2-Component Link

L11a69

Visit L11a69's page at Knotilus!

Acknowledgement

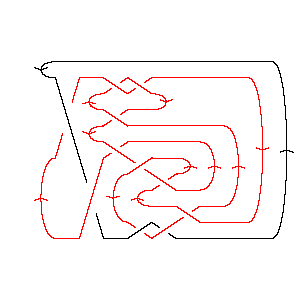

L11a69 as Morse Link
DrawMorseLink

PD Presentation: X6172 X12,4,13,3 X14,10,15,9 X22,20,5,19 X20,11,21,12 X10,21,11,22 X18,15,19,16 X16,7,17,8 X8,17,9,18 X2536 X4,14,1,13

Gauss Code: {{1, -10, 2, -11}, {10, -1, 8, -9, 3, -6, 5, -2, 11, -3, 7, -8, 9, -7, 4, -5, 6, -4}}

Jones Polynomial: q-15/2 - 3q-13/2 + 8q-11/2 - 14q-9/2 + 18q-7/2 - 22q-5/2 + 22q-3/2 - 20q-1/2 + 14q1/2 - 9q3/2 + 4q5/2 - q7/2

A2 (sl(3)) Invariant: - q-24 - q-22 + q-20 - 3q-18 + 4q-14 - 2q-12 + 5q-10 + 3q-4 - 3q-2 + 6 - 2q2 + 3q6 - 2q8 + q10

HOMFLY-PT Polynomial: - a-1z-1 - 2a-1z - 2a-1z3 - a-1z5 + 2az-1 + 6az + 8az3 + 4az5 + az7 - 3a3z-1 - 8a3z - 8a3z3 - 3a3z5 + 3a5z-1 + 5a5z + 3a5z3 - a7z-1 - a7z

Kauffman Polynomial: a-3z3 - a-3z5 - a-2z2 + 5a-2z4 - 4a-2z6 - a-1z-1 + 4a-1z - 9a-1z3 + 13a-1z5 - 8a-1z7 + 2z2 - 6z4 + 12z6 - 9z8 - 2az-1 + 13az - 35az3 + 36az5 - 9az7 - 5az9 - 2a2 + 11a2z2 - 37a2z4 + 47a2z6 - 20a2z8 - a2z10 - 3a3z-1 + 18a3z - 41a3z3 + 36a3z5 - 9a3z9 + 9a4z2 - 32a4z4 + 41a4z6 - 16a4z8 - a4z10 - 3a5z-1 + 12a5z - 22a5z3 + 21a5z5 - 2a5z7 - 4a5z9 + 2a6 - 2a6z2 - 3a6z4 + 9a6z6 - 5a6z8 - a7z-1 + 3a7z - 6a7z3 + 7a7z5 - 3a7z7 + a8 - 3a8z2 + 3a8z4 - a8z6

Khovanov Homology:
trqj r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4
j = 8           1
j = 6          3
j = 4         61
j = 2        83
j = 0       126
j = -2      1210
j = -4     1010
j = -6    812
j = -8   610
j = -10  28
j = -12 16
j = -14 2
j = -161


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 69]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 69]]
Out[4]=
PD[X[6, 1, 7, 2], X[12, 4, 13, 3], X[14, 10, 15, 9], X[22, 20, 5, 19],

>   X[20, 11, 21, 12], X[10, 21, 11, 22], X[18, 15, 19, 16], X[16, 7, 17, 8],

>   X[8, 17, 9, 18], X[2, 5, 3, 6], X[4, 14, 1, 13]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {10, -1, 8, -9, 3, -6, 5, -2, 11, -3, 7, -8, 9, -7,

>    4, -5, 6, -4}]
In[6]:=
Jones[L][q]
Out[6]=
 -(15/2)     3       8      14     18     22     22      20
q        - ----- + ----- - ---- + ---- - ---- + ---- - ------- + 14 Sqrt[q] -
            13/2    11/2    9/2    7/2    5/2    3/2   Sqrt[q]
           q       q       q      q      q      q

       3/2      5/2    7/2
>   9 q    + 4 q    - q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -24    -22    -20    3     4     2     5    3    3       2      6      8
6 - q    - q    + q    - --- + --- - --- + --- + -- - -- - 2 q  + 3 q  - 2 q  +
                          18    14    12    10    4    2
                         q     q     q     q     q    q

     10
>   q
In[8]:=
HOMFLYPT[Link[11, Alternating, 69]][a, z]
Out[8]=
                  3      5    7                                             3
   1     2 a   3 a    3 a    a    2 z              3        5      7     2 z
-(---) + --- - ---- + ---- - -- - --- + 6 a z - 8 a  z + 5 a  z - a  z - ---- +
  a z     z     z      z     z     a                                      a

                                  5
         3      3  3      5  3   z         5      3  5      7
>   8 a z  - 8 a  z  + 3 a  z  - -- + 4 a z  - 3 a  z  + a z
                                 a
In[9]:=
Kauffman[Link[11, Alternating, 69]][a, z]
Out[9]=
                                   3      5    7
    2      6    8    1    2 a   3 a    3 a    a    4 z                3
-2 a  + 2 a  + a  - --- - --- - ---- - ---- - -- + --- + 13 a z + 18 a  z +
                    a z    z     z      z     z     a

                               2
        5        7        2   z        2  2      4  2      6  2      8  2
>   12 a  z + 3 a  z + 2 z  - -- + 11 a  z  + 9 a  z  - 2 a  z  - 3 a  z  +
                               2
                              a

     3      3                                                       4
    z    9 z          3       3  3       5  3      7  3      4   5 z
>   -- - ---- - 35 a z  - 41 a  z  - 22 a  z  - 6 a  z  - 6 z  + ---- -
     3    a                                                        2
    a                                                             a

                                               5       5
        2  4       4  4      6  4      8  4   z    13 z          5       3  5
>   37 a  z  - 32 a  z  - 3 a  z  + 3 a  z  - -- + ----- + 36 a z  + 36 a  z  +
                                               3     a
                                              a

                                    6
        5  5      7  5       6   4 z        2  6       4  6      6  6    8  6
>   21 a  z  + 7 a  z  + 12 z  - ---- + 47 a  z  + 41 a  z  + 9 a  z  - a  z  -
                                   2
                                  a

       7
    8 z         7      5  7      7  7      8       2  8       4  8      6  8
>   ---- - 9 a z  - 2 a  z  - 3 a  z  - 9 z  - 20 a  z  - 16 a  z  - 5 a  z  -
     a

         9      3  9      5  9    2  10    4  10
>   5 a z  - 9 a  z  - 4 a  z  - a  z   - a  z
In[10]:=
Kh[L][q, t]
Out[10]=
     10     1        2        1        6        2        8        6      10
12 + -- + ------ + ------ + ------ + ------ + ------ + ------ + ----- + ----- +
      2    16  7    14  6    12  6    12  5    10  5    10  4    8  4    8  3
     q    q   t    q   t    q   t    q   t    q   t    q   t    q  t    q  t

      8      12      10      10     12             2        2  2      4  2
>   ----- + ----- + ----- + ---- + ---- + 6 t + 8 q  t + 3 q  t  + 6 q  t  +
     6  3    6  2    4  2    4      2
    q  t    q  t    q  t    q  t   q  t

     4  3      6  3    8  4
>   q  t  + 3 q  t  + q  t
