L11a63
Knotscape
This page is passe. Go here instead!

The 2-Component Link

L11a63

Visit L11a63's page at Knotilus!

Acknowledgement

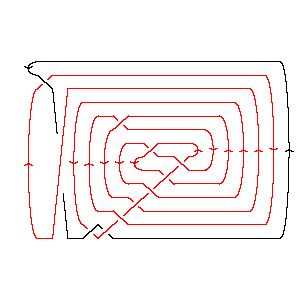

L11a63 as Morse Link
DrawMorseLink

PD Presentation: X6172 X12,4,13,3 X14,8,15,7 X22,16,5,15 X16,11,17,12 X20,18,21,17 X18,10,19,9 X10,20,11,19 X8,21,9,22 X2536 X4,14,1,13

Gauss Code: {{1, -10, 2, -11}, {10, -1, 3, -9, 7, -8, 5, -2, 11, -3, 4, -5, 6, -7, 8, -6, 9, -4}}

Jones Polynomial: - q-5/2 + 3q-3/2 - 7q-1/2 + 11q1/2 - 16q3/2 + 18q5/2 - 20q7/2 + 17q9/2 - 13q11/2 + 9q13/2 - 4q15/2 + q17/2

A2 (sl(3)) Invariant: q-8 + 3q-2 - 2 + 2q2 + 2q4 - 2q6 + 5q8 - q10 + 4q12 + q14 - 2q16 + 2q18 - 4q20 + q24 - q26

HOMFLY-PT Polynomial: a-7z-1 + a-7z + a-7z3 - 3a-5z-1 - 5a-5z - 5a-5z3 - 2a-5z5 + 3a-3z-1 + 8a-3z + 8a-3z3 + 4a-3z5 + a-3z7 - 2a-1z-1 - 6a-1z - 6a-1z3 - 2a-1z5 + az-1 + 2az + az3

Kauffman Polynomial: - a-10z4 + a-9z3 - 4a-9z5 + a-8 - 4a-8z2 + 9a-8z4 - 9a-8z6 - a-7z-1 + 3a-7z - 9a-7z3 + 16a-7z5 - 12a-7z7 + 2a-6 - 5a-6z2 + 7a-6z4 + 8a-6z6 - 10a-6z8 - 3a-5z-1 + 12a-5z - 31a-5z3 + 39a-5z5 - 9a-5z7 - 5a-5z9 + 7a-4z2 - 31a-4z4 + 46a-4z6 - 17a-4z8 - a-4z10 - 3a-3z-1 + 18a-3z - 41a-3z3 + 28a-3z5 + 8a-3z7 - 8a-3z9 - 2a-2 + 13a-2z2 - 41a-2z4 + 40a-2z6 - 10a-2z8 - a-2z10 - 2a-1z-1 + 13a-1z - 26a-1z3 + 13a-1z5 + 4a-1z7 - 3a-1z9 + 5z2 - 13z4 + 11z6 - 3z8 - az-1 + 4az - 6az3 + 4az5 - az7

Khovanov Homology:
trqj r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5r = 6r = 7
j = 18           1
j = 16          3
j = 14         61
j = 12        73
j = 10       106
j = 8      107
j = 6     810
j = 4    810
j = 2   510
j = 0  26
j = -2 15
j = -4 2
j = -61


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 63]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 63]]
Out[4]=
PD[X[6, 1, 7, 2], X[12, 4, 13, 3], X[14, 8, 15, 7], X[22, 16, 5, 15],

>   X[16, 11, 17, 12], X[20, 18, 21, 17], X[18, 10, 19, 9], X[10, 20, 11, 19],

>   X[8, 21, 9, 22], X[2, 5, 3, 6], X[4, 14, 1, 13]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {10, -1, 3, -9, 7, -8, 5, -2, 11, -3, 4, -5, 6, -7,

>    8, -6, 9, -4}]
In[6]:=
Jones[L][q]
Out[6]=
  -(5/2)    3        7                       3/2       5/2       7/2
-q       + ---- - ------- + 11 Sqrt[q] - 16 q    + 18 q    - 20 q    +
            3/2   Sqrt[q]
           q

        9/2       11/2      13/2      15/2    17/2
>   17 q    - 13 q     + 9 q     - 4 q     + q
In[7]:=
A2Invariant[L][q]
Out[7]=
      -8   3       2      4      6      8    10      12    14      16      18
-2 + q   + -- + 2 q  + 2 q  - 2 q  + 5 q  - q   + 4 q   + q   - 2 q   + 2 q   -
            2
           q

       20    24    26
>   4 q   + q   - q
In[8]:=
HOMFLYPT[Link[11, Alternating, 63]][a, z]
Out[8]=
                                                               3      3
 1      3      3      2    a   z    5 z   8 z   6 z           z    5 z
---- - ---- + ---- - --- + - + -- - --- + --- - --- + 2 a z + -- - ---- +
 7      5      3     a z   z    7    5     3     a             7     5
a  z   a  z   a  z             a    a     a                   a     a

       3      3             5      5      5    7
    8 z    6 z       3   2 z    4 z    2 z    z
>   ---- - ---- + a z  - ---- + ---- - ---- + --
      3     a              5      3     a      3
     a                    a      a            a
In[9]:=
Kauffman[Link[11, Alternating, 63]][a, z]
Out[9]=
 -8   2    2     1      3      3      2    a   3 z   12 z   18 z   13 z
a   + -- - -- - ---- - ---- - ---- - --- - - + --- + ---- + ---- + ---- +
       6    2    7      5      3     a z   z    7      5      3     a
      a    a    a  z   a  z   a  z             a      a      a

                      2      2      2       2    3      3       3       3
               2   4 z    5 z    7 z    13 z    z    9 z    31 z    41 z
>   4 a z + 5 z  - ---- - ---- + ---- + ----- + -- - ---- - ----- - ----- -
                     8      6      4      2      9     7      5       3
                    a      a      a      a      a     a      a       a

        3                     4       4      4       4       4      5       5
    26 z         3       4   z     9 z    7 z    31 z    41 z    4 z    16 z
>   ----- - 6 a z  - 13 z  - --- + ---- + ---- - ----- - ----- - ---- + ----- +
      a                       10     8      6      4       2       9      7
                             a      a      a      a       a       a      a

        5       5       5                       6      6       6       6
    39 z    28 z    13 z         5       6   9 z    8 z    46 z    40 z
>   ----- + ----- + ----- + 4 a z  + 11 z  - ---- + ---- + ----- + ----- -
      5       3       a                        8      6      4       2
     a       a                                a      a      a       a

        7      7      7      7                     8       8       8      9
    12 z    9 z    8 z    4 z       7      8   10 z    17 z    10 z    5 z
>   ----- - ---- + ---- + ---- - a z  - 3 z  - ----- - ----- - ----- - ---- -
      7       5      3     a                     6       4       2       5
     a       a      a                           a       a       a       a

       9      9    10    10
    8 z    3 z    z     z
>   ---- - ---- - --- - ---
      3     a      4     2
     a            a     a
In[10]:=
Kh[L][q, t]
Out[10]=
                                                           2
    2      4     1       2       1     2      5     6   5 q        4
10 q  + 8 q  + ----- + ----- + ----- + -- + ----- + - + ---- + 10 q  t +
                6  4    4  3    2  3    2    2  2   t    t
               q  t    q  t    q  t    t    q  t

       6         6  2       8  2      8  3       10  3      10  4      12  4
>   8 q  t + 10 q  t  + 10 q  t  + 7 q  t  + 10 q   t  + 6 q   t  + 7 q   t  +

       12  5      14  5    14  6      16  6    18  7
>   3 q   t  + 6 q   t  + q   t  + 3 q   t  + q   t
