The 2-Component Link

L11a52

Visit L11a52's page at Knotilus!

Acknowledgement

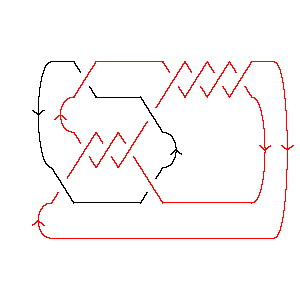

L11a52 as Morse Link
DrawMorseLink

PD Presentation: X6172 X18,7,19,8 X4,19,1,20 X14,6,15,5 X10,4,11,3 X20,12,21,11 X22,14,5,13 X12,22,13,21 X16,9,17,10 X2,16,3,15 X8,17,9,18

Gauss Code: {{1, -10, 5, -3}, {4, -1, 2, -11, 9, -5, 6, -8, 7, -4, 10, -9, 11, -2, 3, -6, 8, -7}}

Jones Polynomial: q-7/2 - 3q-5/2 + 4q-3/2 - 8q-1/2 + 10q1/2 - 12q3/2 + 12q5/2 - 11q7/2 + 9q9/2 - 6q11/2 + 3q13/2 - q15/2

A2 (sl(3)) Invariant: - q-10 + q-8 + q-6 + 2q-4 + 4q-2 + 1 + 3q2 - q4 - 2q6 - 3q10 + 2q12 + q16 + q18 - q20 + q22

HOMFLY-PT Polynomial: - a-5z-1 - 2a-5z - 3a-5z3 - a-5z5 + 3a-3z-1 + 5a-3z + 5a-3z3 + 4a-3z5 + a-3z7 - 4a-1z-1 - 3a-1z + 3a-1z3 + 4a-1z5 + a-1z7 + 2az-1 - 3az3 - az5

Kauffman Polynomial: - a-9z3 - 3a-8z4 - a-7z + 4a-7z3 - 6a-7z5 + a-6 - 5a-6z2 + 13a-6z4 - 9a-6z6 - a-5z-1 + 2a-5z - 9a-5z3 + 20a-5z5 - 10a-5z7 + 3a-4 - 8a-4z2 + a-4z4 + 16a-4z6 - 8a-4z8 - 3a-3z-1 + 9a-3z - 16a-3z3 + 9a-3z5 + 9a-3z7 - 5a-3z9 + 3a-2 - 2a-2z2 - 17a-2z4 + 18a-2z6 - 2a-2z10 - 4a-1z-1 + 7a-1z + 16a-1z3 - 48a-1z5 + 36a-1z7 - 8a-1z9 + 2 + 3z2 - 9z4 - 2z6 + 7z8 - 2z10 - 2az-1 + az + 18az3 - 31az5 + 17az7 - 3az9 + 2a2z2 - 7a2z4 + 5a2z6 - a2z8

Khovanov Homology:
trqj r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5r = 6
j = 16           1
j = 14          2
j = 12         41
j = 10        52
j = 8       64
j = 6      65
j = 4     66
j = 2    68
j = 0   24
j = -2  26
j = -4 12
j = -6 2
j = -81


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 52]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 52]]
Out[4]=
PD[X[6, 1, 7, 2], X[18, 7, 19, 8], X[4, 19, 1, 20], X[14, 6, 15, 5],

>   X[10, 4, 11, 3], X[20, 12, 21, 11], X[22, 14, 5, 13], X[12, 22, 13, 21],

>   X[16, 9, 17, 10], X[2, 16, 3, 15], X[8, 17, 9, 18]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 5, -3}, {4, -1, 2, -11, 9, -5, 6, -8, 7, -4, 10, -9, 11, -2,

>    3, -6, 8, -7}]
In[6]:=
Jones[L][q]
Out[6]=
 -(7/2)    3      4        8                       3/2       5/2       7/2
q       - ---- + ---- - ------- + 10 Sqrt[q] - 12 q    + 12 q    - 11 q    +
           5/2    3/2   Sqrt[q]
          q      q

       9/2      11/2      13/2    15/2
>   9 q    - 6 q     + 3 q     - q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -10    -8    -6   2    4       2    4      6      10      12    16    18
1 - q    + q   + q   + -- + -- + 3 q  - q  - 2 q  - 3 q   + 2 q   + q   + q   -
                        4    2
                       q    q

     20    22
>   q   + q
In[8]:=
HOMFLYPT[Link[11, Alternating, 52]][a, z]
Out[8]=
                                                  3      3      3
   1       3      4    2 a   2 z   5 z   3 z   3 z    5 z    3 z         3
-(----) + ---- - --- + --- - --- + --- - --- - ---- + ---- + ---- - 3 a z  -
   5       3     a z    z     5     3     a      5      3     a
  a  z    a  z               a     a            a      a

     5      5      5           7    7
    z    4 z    4 z       5   z    z
>   -- + ---- + ---- - a z  + -- + --
     5     3     a             3   a
    a     a                   a
In[9]:=
Kauffman[Link[11, Alternating, 52]][a, z]
Out[9]=
     -6   3    3     1      3      4    2 a   z    2 z   9 z   7 z
2 + a   + -- + -- - ---- - ---- - --- - --- - -- + --- + --- + --- + a z +
           4    2    5      3     a z    z     7    5     3     a
          a    a    a  z   a  z               a    a     a

              2      2      2              3      3      3       3       3
       2   5 z    8 z    2 z       2  2   z    4 z    9 z    16 z    16 z
>   3 z  - ---- - ---- - ---- + 2 a  z  - -- + ---- - ---- - ----- + ----- +
             6      4      2               9     7      5      3       a
            a      a      a               a     a      a      a

                        4       4    4       4                5       5
          3      4   3 z    13 z    z    17 z       2  4   6 z    20 z
>   18 a z  - 9 z  - ---- + ----- + -- - ----- - 7 a  z  - ---- + ----- +
                       8      6      4     2                 7      5
                      a      a      a     a                 a      a

       5       5                       6       6       6                 7
    9 z    48 z          5      6   9 z    16 z    18 z       2  6   10 z
>   ---- - ----- - 31 a z  - 2 z  - ---- + ----- + ----- + 5 a  z  - ----- +
      3      a                        6      4       2                 5
     a                               a      a       a                 a

       7       7                       8              9      9
    9 z    36 z          7      8   8 z     2  8   5 z    8 z         9
>   ---- + ----- + 17 a z  + 7 z  - ---- - a  z  - ---- - ---- - 3 a z  -
      3      a                        4              3     a
     a                               a              a

               10
       10   2 z
>   2 z   - -----
              2
             a
In[10]:=
Kh[L][q, t]
Out[10]=
                                                                          2
   2      4     1       2       1       2       2     2      6     4   6 q
8 q  + 6 q  + ----- + ----- + ----- + ----- + ----- + -- + ----- + - + ---- +
               8  5    6  4    4  4    4  3    2  3    2    2  2   t    t
              q  t    q  t    q  t    q  t    q  t    t    q  t

       4        6        6  2      8  2      8  3      10  3      10  4
>   6 q  t + 6 q  t + 5 q  t  + 6 q  t  + 4 q  t  + 5 q   t  + 2 q   t  +

       12  4    12  5      14  5    16  6
>   4 q   t  + q   t  + 2 q   t  + q   t
