The 2-Component Link

L11a50

Visit L11a50's page at Knotilus!

Acknowledgement

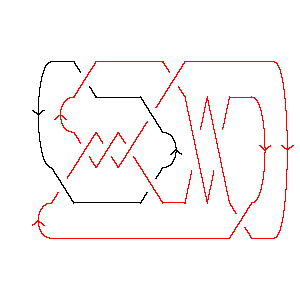

L11a50 as Morse Link
DrawMorseLink

PD Presentation: X6172 X18,7,19,8 X4,19,1,20 X12,6,13,5 X10,4,11,3 X22,14,5,13 X14,22,15,21 X20,12,21,11 X16,9,17,10 X2,16,3,15 X8,17,9,18

Gauss Code: {{1, -10, 5, -3}, {4, -1, 2, -11, 9, -5, 8, -4, 6, -7, 10, -9, 11, -2, 3, -8, 7, -6}}

Jones Polynomial: q-9/2 - 4q-7/2 + 7q-5/2 - 12q-3/2 + 15q-1/2 - 18q1/2 + 18q3/2 - 15q5/2 + 11q7/2 - 7q9/2 + 3q11/2 - q13/2

A2 (sl(3)) Invariant: - q-14 + 2q-12 + q-10 - q-8 + 5q-6 + q-2 + 3 - 3q2 + q4 - 4q6 + 2q10 - 2q12 + 4q14 + q16 - q18 + q20

HOMFLY-PT Polynomial: - a-5z-1 - a-5z - a-5z3 + 2a-3z-1 + 2a-3z + a-3z3 + a-3z5 - a-1z-1 + a-1z + 3a-1z3 + 2a-1z5 - az-1 - 2az + az5 + a3z-1 - a3z3

Kauffman Polynomial: 2a-7z3 - a-7z5 + 5a-6z4 - 3a-6z6 - a-5z-1 + 5a-5z - 12a-5z3 + 14a-5z5 - 6a-5z7 - a-4 + 8a-4z2 - 19a-4z4 + 17a-4z6 - 7a-4z8 - 2a-3z-1 + 11a-3z - 15a-3z3 + a-3z5 + 7a-3z7 - 5a-3z9 - 3a-2 + 15a-2z2 - 31a-2z4 + 22a-2z6 - 5a-2z8 - 2a-2z10 - a-1z-1 + 4a-1z + 8a-1z3 - 29a-1z5 + 27a-1z7 - 10a-1z9 - 2 + 9z2 - 19z4 + 19z6 - 4z8 - 2z10 + az-1 - 3az + 3az3 - 4az5 + 10az7 - 5az9 - a2 + 2a2z2 - 10a2z4 + 16a2z6 - 6a2z8 + a3z-1 - a3z - 6a3z3 + 11a3z5 - 4a3z7 + 2a4z4 - a4z6

Khovanov Homology:
trqj r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5r = 6
j = 14           1
j = 12          2
j = 10         51
j = 8        62
j = 6       95
j = 4      96
j = 2     99
j = 0    811
j = -2   47
j = -4  38
j = -6 14
j = -8 3
j = -101


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 50]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 50]]
Out[4]=
PD[X[6, 1, 7, 2], X[18, 7, 19, 8], X[4, 19, 1, 20], X[12, 6, 13, 5],

>   X[10, 4, 11, 3], X[22, 14, 5, 13], X[14, 22, 15, 21], X[20, 12, 21, 11],

>   X[16, 9, 17, 10], X[2, 16, 3, 15], X[8, 17, 9, 18]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 5, -3}, {4, -1, 2, -11, 9, -5, 8, -4, 6, -7, 10, -9, 11, -2,

>    3, -8, 7, -6}]
In[6]:=
Jones[L][q]
Out[6]=
 -(9/2)    4      7      12      15                       3/2       5/2
q       - ---- + ---- - ---- + ------- - 18 Sqrt[q] + 18 q    - 15 q    +
           7/2    5/2    3/2   Sqrt[q]
          q      q      q

        7/2      9/2      11/2    13/2
>   11 q    - 7 q    + 3 q     - q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -14    2     -10    -8   5     -2      2    4      6      10      12
3 - q    + --- + q    - q   + -- + q   - 3 q  + q  - 4 q  + 2 q   - 2 q   +
            12                 6
           q                  q

       14    16    18    20
>   4 q   + q   - q   + q
In[8]:=
HOMFLYPT[Link[11, Alternating, 50]][a, z]
Out[8]=
                            3                           3    3      3
   1       2      1    a   a    z    2 z   z           z    z    3 z     3  3
-(----) + ---- - --- - - + -- - -- + --- + - - 2 a z - -- + -- + ---- - a  z  +
   5       3     a z   z   z     5    3    a            5    3    a
  a  z    a  z                  a    a                 a    a

     5      5
    z    2 z       5
>   -- + ---- + a z
     3    a
    a
In[9]:=
Kauffman[Link[11, Alternating, 50]][a, z]
Out[9]=
                                              3
      -4   3     2    1      2      1    a   a    5 z   11 z   4 z
-2 - a   - -- - a  - ---- - ---- - --- + - + -- + --- + ---- + --- - 3 a z -
            2         5      3     a z   z   z     5      3     a
           a         a  z   a  z                  a      a

                     2       2                3       3       3      3
     3        2   8 z    15 z       2  2   2 z    12 z    15 z    8 z
>   a  z + 9 z  + ---- + ----- + 2 a  z  + ---- - ----- - ----- + ---- +
                    4      2                 7      5       3      a
                   a      a                 a      a       a

                                  4       4       4                         5
         3      3  3       4   5 z    19 z    31 z        2  4      4  4   z
>   3 a z  - 6 a  z  - 19 z  + ---- - ----- - ----- - 10 a  z  + 2 a  z  - -- +
                                 6      4       2                           7
                                a      a       a                           a

        5    5       5                                  6       6       6
    14 z    z    29 z         5       3  5       6   3 z    17 z    22 z
>   ----- + -- - ----- - 4 a z  + 11 a  z  + 19 z  - ---- + ----- + ----- +
      5      3     a                                   6      4       2
     a      a                                         a      a       a

                          7      7       7                                 8
        2  6    4  6   6 z    7 z    27 z          7      3  7      8   7 z
>   16 a  z  - a  z  - ---- + ---- + ----- + 10 a z  - 4 a  z  - 4 z  - ---- -
                         5      3      a                                  4
                        a      a                                         a

       8                9       9                       10
    5 z       2  8   5 z    10 z         9      10   2 z
>   ---- - 6 a  z  - ---- - ----- - 5 a z  - 2 z   - -----
      2                3      a                        2
     a                a                               a
In[10]:=
Kh[L][q, t]
Out[10]=
        2     1        3       1       4       3       8       4     8    7
11 + 9 q  + ------ + ----- + ----- + ----- + ----- + ----- + ----- + - + ---- +
             10  5    8  4    6  4    6  3    4  3    4  2    2  2   t    2
            q   t    q  t    q  t    q  t    q  t    q  t    q  t        q  t

       2        4        4  2      6  2      6  3      8  3      8  4
>   9 q  t + 9 q  t + 6 q  t  + 9 q  t  + 5 q  t  + 6 q  t  + 2 q  t  +

       10  4    10  5      12  5    14  6
>   5 q   t  + q   t  + 2 q   t  + q   t
