This page is passe. Go here instead!

The 3-Component Link

L11a495

Visit L11a495's page at Knotilus!

Acknowledgement

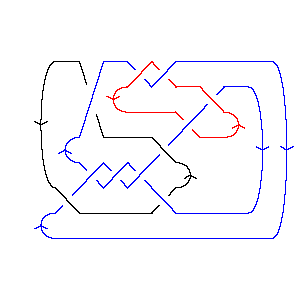

L11a495 as Morse Link
DrawMorseLink

PD Presentation: X6172 X16,7,17,8 X4,17,1,18 X22,12,19,11 X10,4,11,3 X20,5,21,6 X18,21,5,22 X12,20,13,19 X14,9,15,10 X2,14,3,13 X8,15,9,16

Gauss Code: {{1, -10, 5, -3}, {8, -6, 7, -4}, {6, -1, 2, -11, 9, -5, 4, -8, 10, -9, 11, -2, 3, -7}}

Jones Polynomial: - q-7 + 3q-6 - 7q-5 + 12q-4 - 16q-3 + 21q-2 - 20q-1 + 19 - 14q + 10q2 - 4q3 + q4

A2 (sl(3)) Invariant: - q-22 + q-18 - 3q-16 + 2q-14 + q-12 - 2q-10 + 6q-8 + q-6 + 5q-4 + 4q-2 + 1 + 7q2 - q4 + 4q6 + 3q8 - 2q10 + q12

HOMFLY-PT Polynomial: a-2z-2 + 2a-2 + a-2z2 + a-2z4 - 2z-2 - 5 - 4z2 - 2z4 - z6 + a2z-2 + 3a2 + a2z2 - a2z4 - a2z6 + a4 + 3a4z2 + 2a4z4 - a6 - a6z2

Kauffman Polynomial: a-4z4 + 4a-3z5 + a-2z-2 - 4a-2 + 6a-2z2 - 10a-2z4 + 10a-2z6 - 2a-1z-1 + 3a-1z + 4a-1z3 - 18a-1z5 + 14a-1z7 + 2z-2 - 9 + 15z2 - 5z4 - 16z6 + 13z8 - 2az-1 + 7az - 2az3 - 10az5 - 5az7 + 8az9 + a2z-2 - 6a2 - a2z2 + 34a2z4 - 48a2z6 + 15a2z8 + 2a2z10 + 3a3z - 6a3z3 + 21a3z5 - 31a3z7 + 12a3z9 + 2a4 - 17a4z2 + 41a4z4 - 33a4z6 + 5a4z8 + 2a4z10 - 3a5z + 5a5z3 + 5a5z5 - 11a5z7 + 4a5z9 + 2a6 - 7a6z2 + 13a6z4 - 11a6z6 + 3a6z8 - 2a7z + 5a7z3 - 4a7z5 + a7z7

Khovanov Homology:
trqj r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4
j = 9           1
j = 7          3
j = 5         71
j = 3        73
j = 1       127
j = -1      1211
j = -3     98
j = -5    712
j = -7   59
j = -9  27
j = -11 15
j = -13 2
j = -151


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 495]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 495]]
Out[4]=
PD[X[6, 1, 7, 2], X[16, 7, 17, 8], X[4, 17, 1, 18], X[22, 12, 19, 11],

>   X[10, 4, 11, 3], X[20, 5, 21, 6], X[18, 21, 5, 22], X[12, 20, 13, 19],

>   X[14, 9, 15, 10], X[2, 14, 3, 13], X[8, 15, 9, 16]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 5, -3}, {8, -6, 7, -4},

>   {6, -1, 2, -11, 9, -5, 4, -8, 10, -9, 11, -2, 3, -7}]
In[6]:=
Jones[L][q]
Out[6]=
      -7   3    7    12   16   21   20              2      3    4
19 - q   + -- - -- + -- - -- + -- - -- - 14 q + 10 q  - 4 q  + q
            6    5    4    3    2   q
           q    q    q    q    q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -22    -18    3     2     -12    2    6     -6   5    4       2    4
1 - q    + q    - --- + --- + q    - --- + -- + q   + -- + -- + 7 q  - q  +
                   16    14           10    8          4    2
                  q     q            q     q          q    q

       6      8      10    12
>   4 q  + 3 q  - 2 q   + q
In[8]:=
HOMFLYPT[Link[11, Alternating, 495]][a, z]
Out[8]=
                                         2           2
     2       2    4    6   2      1     a       2   z     2  2      4  2
-5 + -- + 3 a  + a  - a  - -- + ----- + -- - 4 z  + -- + a  z  + 3 a  z  -
      2                     2    2  2    2           2
     a                     z    a  z    z           a

                    4
     6  2      4   z     2  4      4  4    6    2  6
>   a  z  - 2 z  + -- - a  z  + 2 a  z  - z  - a  z
                    2
                   a
In[9]:=
Kauffman[Link[11, Alternating, 495]][a, z]
Out[9]=
                                             2
     4       2      4      6   2      1     a     2    2 a   3 z
-9 - -- - 6 a  + 2 a  + 2 a  + -- + ----- + -- - --- - --- + --- + 7 a z +
      2                         2    2  2    2   a z    z     a
     a                         z    a  z    z

                                          2
       3        5        7         2   6 z     2  2       4  2      6  2
>   3 a  z - 3 a  z - 2 a  z + 15 z  + ---- - a  z  - 17 a  z  - 7 a  z  +
                                         2
                                        a

       3                                                  4       4
    4 z         3      3  3      5  3      7  3      4   z    10 z
>   ---- - 2 a z  - 6 a  z  + 5 a  z  + 5 a  z  - 5 z  + -- - ----- +
     a                                                    4     2
                                                         a     a

                                        5       5
        2  4       4  4       6  4   4 z    18 z          5       3  5
>   34 a  z  + 41 a  z  + 13 a  z  + ---- - ----- - 10 a z  + 21 a  z  +
                                       3      a
                                      a

                                    6
       5  5      7  5       6   10 z        2  6       4  6       6  6
>   5 a  z  - 4 a  z  - 16 z  + ----- - 48 a  z  - 33 a  z  - 11 a  z  +
                                  2
                                 a

        7
    14 z         7       3  7       5  7    7  7       8       2  8      4  8
>   ----- - 5 a z  - 31 a  z  - 11 a  z  + a  z  + 13 z  + 15 a  z  + 5 a  z  +
      a

       6  8        9       3  9      5  9      2  10      4  10
>   3 a  z  + 8 a z  + 12 a  z  + 4 a  z  + 2 a  z   + 2 a  z
In[10]:=
Kh[L][q, t]
Out[10]=
11            1        2        1        5        2       7       5       9
-- + 12 q + ------ + ------ + ------ + ------ + ----- + ----- + ----- + ----- +
q            15  7    13  6    11  6    11  5    9  5    9  4    7  4    7  3
            q   t    q   t    q   t    q   t    q  t    q  t    q  t    q  t

      7      12       9      8     12               3        3  2      5  2
>   ----- + ----- + ----- + ---- + --- + 7 q t + 7 q  t + 3 q  t  + 7 q  t  +
     5  3    5  2    3  2    3     q t
    q  t    q  t    q  t    q  t

     5  3      7  3    9  4
>   q  t  + 3 q  t  + q  t
