The 3-Component Link

L11a462

Visit L11a462's page at Knotilus!

Acknowledgement

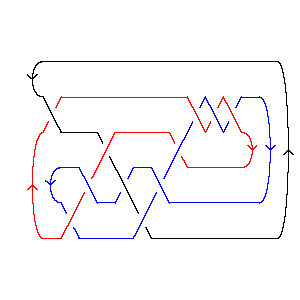

L11a462 as Morse Link
DrawMorseLink

PD Presentation: X6172 X14,4,15,3 X16,5,17,6 X18,14,19,13 X12,15,5,16 X10,19,11,20 X8,21,9,22 X20,7,21,8 X22,9,13,10 X2,11,3,12 X4,18,1,17

Gauss Code: {{1, -10, 2, -11}, {3, -1, 8, -7, 9, -6, 10, -5}, {4, -2, 5, -3, 11, -4, 6, -8, 7, -9}}

Jones Polynomial: q-10 - 4q-9 + 10q-8 - 14q-7 + 19q-6 - 21q-5 + 21q-4 - 17q-3 + 13q-2 - 7q-1 + 4 - q

A2 (sl(3)) Invariant: q-30 - q-28 + q-26 + 4q-24 + 7q-20 + 2q-18 + 3q-16 + 4q-14 - 3q-12 + 5q-10 - 2q-8 + 3q-6 + 3q-4 - q-2 + 2 - q2

HOMFLY-PT Polynomial: 2a2 - a2z2 - 3a2z4 - a2z6 + a4z-2 + a4 + 6a4z2 + 9a4z4 + 5a4z6 + a4z8 - 2a6z-2 - 5a6 - 8a6z2 - 7a6z4 - 2a6z6 + a8z-2 + 2a8 + 2a8z2 + a8z4

Kauffman Polynomial: 2az3 - 3az5 + az7 - 2a2 - 4a2z2 + 17a2z4 - 15a2z6 + 4a2z8 + a3z + 11a3z5 - 15a3z7 + 5a3z9 - a4z-2 + 3a4 - 14a4z2 + 42a4z4 - 38a4z6 + 7a4z8 + 2a4z10 + 2a5z-1 - 8a5z + 14a5z3 + 4a5z5 - 26a5z7 + 12a5z9 - 2a6z-2 + 9a6 - 22a6z2 + 42a6z4 - 50a6z6 + 16a6z8 + 2a6z10 + 2a7z-1 - 8a7z + 22a7z3 - 32a7z5 + 4a7z7 + 7a7z9 - a8z-2 + 3a8 - 6a8z2 + 6a8z4 - 17a8z6 + 13a8z8 + a9z + 6a9z3 - 18a9z5 + 14a9z7 - 2a10 + 6a10z2 - 10a10z4 + 10a10z6 + 4a11z5 + a12z4

Khovanov Homology:
trqj r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3
j = 3           1
j = 1          3
j = -1         41
j = -3        93
j = -5       106
j = -7      117
j = -9     1010
j = -11    911
j = -13   611
j = -15  48
j = -17  6
j = -1914
j = -211


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 462]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 462]]
Out[4]=
PD[X[6, 1, 7, 2], X[14, 4, 15, 3], X[16, 5, 17, 6], X[18, 14, 19, 13],

>   X[12, 15, 5, 16], X[10, 19, 11, 20], X[8, 21, 9, 22], X[20, 7, 21, 8],

>   X[22, 9, 13, 10], X[2, 11, 3, 12], X[4, 18, 1, 17]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {3, -1, 8, -7, 9, -6, 10, -5},

>   {4, -2, 5, -3, 11, -4, 6, -8, 7, -9}]
In[6]:=
Jones[L][q]
Out[6]=
     -10   4    10   14   19   21   21   17   13   7
4 + q    - -- + -- - -- + -- - -- + -- - -- + -- - - - q
            9    8    7    6    5    4    3    2   q
           q    q    q    q    q    q    q    q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -30    -28    -26    4     7     2     3     4     3     5    2    3
2 + q    - q    + q    + --- + --- + --- + --- + --- - --- + --- - -- + -- +
                          24    20    18    16    14    12    10    8    6
                         q     q     q     q     q     q     q     q    q

    3     -2    2
>   -- - q   - q
     4
    q
In[8]:=
HOMFLYPT[Link[11, Alternating, 462]][a, z]
Out[8]=
                           4      6    8
   2    4      6      8   a    2 a    a     2  2      4  2      6  2
2 a  + a  - 5 a  + 2 a  + -- - ---- + -- - a  z  + 6 a  z  - 8 a  z  +
                           2     2     2
                          z     z     z

       8  2      2  4      4  4      6  4    8  4    2  6      4  6      6  6
>   2 a  z  - 3 a  z  + 9 a  z  - 7 a  z  + a  z  - a  z  + 5 a  z  - 2 a  z  +

     4  8
>   a  z
In[9]:=
Kauffman[Link[11, Alternating, 462]][a, z]
Out[9]=
                                      4      6    8      5      7
    2      4      6      8      10   a    2 a    a    2 a    2 a     3
-2 a  + 3 a  + 9 a  + 3 a  - 2 a   - -- - ---- - -- + ---- + ---- + a  z -
                                      2     2     2    z      z
                                     z     z     z

       5        7      9        2  2       4  2       6  2      8  2
>   8 a  z - 8 a  z + a  z - 4 a  z  - 14 a  z  - 22 a  z  - 6 a  z  +

       10  2        3       5  3       7  3      9  3       2  4       4  4
>   6 a   z  + 2 a z  + 14 a  z  + 22 a  z  + 6 a  z  + 17 a  z  + 42 a  z  +

        6  4      8  4       10  4    12  4        5       3  5      5  5
>   42 a  z  + 6 a  z  - 10 a   z  + a   z  - 3 a z  + 11 a  z  + 4 a  z  -

        7  5       9  5      11  5       2  6       4  6       6  6
>   32 a  z  - 18 a  z  + 4 a   z  - 15 a  z  - 38 a  z  - 50 a  z  -

        8  6       10  6      7       3  7       5  7      7  7       9  7
>   17 a  z  + 10 a   z  + a z  - 15 a  z  - 26 a  z  + 4 a  z  + 14 a  z  +

       2  8      4  8       6  8       8  8      3  9       5  9      7  9
>   4 a  z  + 7 a  z  + 16 a  z  + 13 a  z  + 5 a  z  + 12 a  z  + 7 a  z  +

       4  10      6  10
>   2 a  z   + 2 a  z
In[10]:=
Kh[L][q, t]
Out[10]=
6    9      1        1        4        6        4        8        6
-- + -- + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
 5    3    21  8    19  8    19  7    17  6    15  6    15  5    13  5
q    q    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      11       9        11      10      10      11      7      10    3 t
>   ------ + ------ + ------ + ----- + ----- + ----- + ---- + ---- + --- +
     13  4    11  4    11  3    9  3    9  2    7  2    7      5      3
    q   t    q   t    q   t    q  t    q  t    q  t    q  t   q  t   q

           2
    4 t   t         2    3  3
>   --- + -- + 3 q t  + q  t
     q    q
