The 3-Component Link

L11a417

Visit L11a417's page at Knotilus!

Acknowledgement

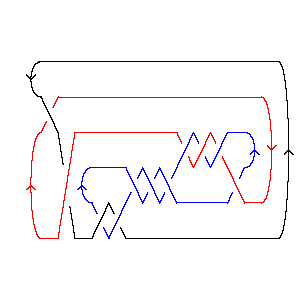

L11a417 as Morse Link
DrawMorseLink

PD Presentation: X6172 X12,3,13,4 X22,14,11,13 X20,16,21,15 X8,18,9,17 X16,8,17,7 X18,10,19,9 X10,20,5,19 X14,22,15,21 X2536 X4,11,1,12

Gauss Code: {{1, -10, 2, -11}, {10, -1, 6, -5, 7, -8}, {11, -2, 3, -9, 4, -6, 5, -7, 8, -4, 9, -3}}

Jones Polynomial: q-3 - q-2 + 4q-1 - 5 + 9q - 10q2 + 11q3 - 10q4 + 8q5 - 5q6 + 3q7 - q8

A2 (sl(3)) Invariant: q-10 + 2q-8 + 2q-6 + 4q-4 + 3q-2 + 3 + 5q2 + q4 + 4q6 + q8 + q12 - 2q14 + 2q16 + q22 - q24

HOMFLY-PT Polynomial: - 2a-6z2 - a-6z4 + 2a-4z2 + 3a-4z4 + a-4z6 + a-2z-2 + 3a-2 + 3a-2z2 + 3a-2z4 + a-2z6 - 2z-2 - 6 - 7z2 - 2z4 + a2z-2 + 3a2 + a2z2

Kauffman Polynomial: - 2a-9z3 + a-9z5 + 2a-8z2 - 7a-8z4 + 3a-8z6 + 4a-7z3 - 9a-7z5 + 4a-7z7 - 2a-6z2 + 9a-6z4 - 10a-6z6 + 4a-6z8 - 6a-5z3 + 14a-5z5 - 9a-5z7 + 3a-5z9 + a-4 - 4a-4z2 + 10a-4z4 - 4a-4z6 + a-4z10 - 14a-3z3 + 26a-3z5 - 15a-3z7 + 4a-3z9 + a-2z-2 - 3a-2 + 5a-2z2 - 10a-2z4 + 8a-2z6 - 3a-2z8 + a-2z10 - 2a-1z-1 + 6a-1z - 5a-1z3 - a-1z7 + a-1z9 + 2z-2 - 8 + 13z2 - 9z4 + z8 - 2az-1 + 6az - 3az3 - 2az5 + az7 + a2z-2 - 5a2 + 8a2z2 - 5a2z4 + a2z6

Khovanov Homology:
trqj r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5r = 6r = 7
j = 17           1
j = 15          2
j = 13         31
j = 11        52
j = 9       53
j = 7      65
j = 5     67
j = 3    34
j = 1   37
j = -1  12
j = -3  3
j = -511
j = -71


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 417]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 417]]
Out[4]=
PD[X[6, 1, 7, 2], X[12, 3, 13, 4], X[22, 14, 11, 13], X[20, 16, 21, 15],

>   X[8, 18, 9, 17], X[16, 8, 17, 7], X[18, 10, 19, 9], X[10, 20, 5, 19],

>   X[14, 22, 15, 21], X[2, 5, 3, 6], X[4, 11, 1, 12]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {10, -1, 6, -5, 7, -8},

>   {11, -2, 3, -9, 4, -6, 5, -7, 8, -4, 9, -3}]
In[6]:=
Jones[L][q]
Out[6]=
      -3    -2   4             2       3       4      5      6      7    8
-5 + q   - q   + - + 9 q - 10 q  + 11 q  - 10 q  + 8 q  - 5 q  + 3 q  - q
                 q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -10   2    2    4    3       2    4      6    8    12      14      16
3 + q    + -- + -- + -- + -- + 5 q  + q  + 4 q  + q  + q   - 2 q   + 2 q   +
            8    6    4    2
           q    q    q    q

     22    24
>   q   - q
In[8]:=
HOMFLYPT[Link[11, Alternating, 417]][a, z]
Out[8]=
                               2             2      2      2
     3       2   2      1     a       2   2 z    2 z    3 z     2  2      4
-6 + -- + 3 a  - -- + ----- + -- - 7 z  - ---- + ---- + ---- + a  z  - 2 z  -
      2           2    2  2    2            6      4      2
     a           z    a  z    z            a      a      a

     4      4      4    6    6
    z    3 z    3 z    z    z
>   -- + ---- + ---- + -- + --
     6     4      2     4    2
    a     a      a     a    a
In[9]:=
Kauffman[Link[11, Alternating, 417]][a, z]
Out[9]=
                                     2
      -4   3       2   2      1     a     2    2 a   6 z               2
-8 + a   - -- - 5 a  + -- + ----- + -- - --- - --- + --- + 6 a z + 13 z  +
            2           2    2  2    2   a z    z     a
           a           z    a  z    z

       2      2      2      2                3      3      3       3      3
    2 z    2 z    4 z    5 z       2  2   2 z    4 z    6 z    14 z    5 z
>   ---- - ---- - ---- + ---- + 8 a  z  - ---- + ---- - ---- - ----- - ---- -
      8      6      4      2                9      7      5      3      a
     a      a      a      a                a      a      a      a

                       4      4       4       4              5      5       5
         3      4   7 z    9 z    10 z    10 z       2  4   z    9 z    14 z
>   3 a z  - 9 z  - ---- + ---- + ----- - ----- - 5 a  z  + -- - ---- + ----- +
                      8      6      4       2                9     7      5
                     a      a      a       a                a     a      a

        5               6       6      6      6              7      7       7
    26 z         5   3 z    10 z    4 z    8 z     2  6   4 z    9 z    15 z
>   ----- - 2 a z  + ---- - ----- - ---- + ---- + a  z  + ---- - ---- - ----- -
      3                8      6       4      2              7      5      3
     a                a      a       a      a              a      a      a

     7                  8      8      9      9    9    10    10
    z       7    8   4 z    3 z    3 z    4 z    z    z     z
>   -- + a z  + z  + ---- - ---- + ---- + ---- + -- + --- + ---
    a                  6      2      5      3    a     4     2
                      a      a      a      a          a     a
In[10]:=
Kh[L][q, t]
Out[10]=
         3     1       1       1       3      1      2    3 q      3
7 q + 3 q  + ----- + ----- + ----- + ----- + ---- + --- + --- + 4 q  t +
              7  4    5  4    5  3    3  2      2   q t    t
             q  t    q  t    q  t    q  t    q t

       5        5  2      7  2      7  3      9  3      9  4      11  4
>   6 q  t + 7 q  t  + 6 q  t  + 5 q  t  + 5 q  t  + 3 q  t  + 5 q   t  +

       11  5      13  5    13  6      15  6    17  7
>   2 q   t  + 3 q   t  + q   t  + 2 q   t  + q   t
