The 3-Component Link

L11a412

Visit L11a412's page at Knotilus!

Acknowledgement

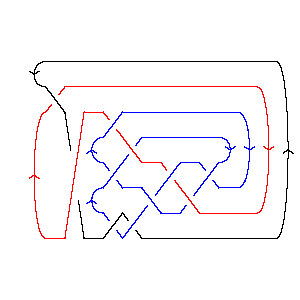

L11a412 as Morse Link
DrawMorseLink

PD Presentation: X6172 X12,3,13,4 X18,13,19,14 X22,17,11,18 X16,7,17,8 X8,22,9,21 X14,10,15,9 X20,16,21,15 X10,19,5,20 X2536 X4,11,1,12

Gauss Code: {{1, -10, 2, -11}, {10, -1, 5, -6, 7, -9}, {11, -2, 3, -7, 8, -5, 4, -3, 9, -8, 6, -4}}

Jones Polynomial: q-9 - 4q-8 + 10q-7 - 18q-6 + 25q-5 - 28q-4 + 31q-3 - 25q-2 + 20q-1 - 12 + 5q - q2

A2 (sl(3)) Invariant: q-28 - 2q-24 + 4q-22 - 4q-20 - q-18 + 7q-16 - q-14 + 10q-12 + 3q-10 + 5q-8 + 6q-6 - 4q-4 + 6q-2 - 3 - 2q2 + 3q4 - q6

HOMFLY-PT Polynomial: - z4 + a2z-2 + a2 - a2z2 + a2z6 - 2a4z-2 + a4 + 6a4z2 + 5a4z4 + 2a4z6 + a6z-2 - 3a6 - 5a6z2 - 3a6z4 + a8 + a8z2

Kauffman Polynomial: a-1z5 - 3z4 + 5z6 - az + 4az3 - 14az5 + 12az7 + a2z-2 - 5a2z2 + 16a2z4 - 27a2z6 + 17a2z8 - 2a3z-1 - 3a3z + 17a3z3 - 22a3z5 - 4a3z7 + 12a3z9 + 2a4z-2 + 3a4 - 21a4z2 + 63a4z4 - 79a4z6 + 30a4z8 + 3a4z10 - 2a5z-1 - 7a5z + 25a5z3 - 13a5z5 - 26a5z7 + 20a5z9 + a6z-2 + 4a6 - 24a6z2 + 59a6z4 - 64a6z6 + 21a6z8 + 3a6z10 - 7a7z + 18a7z3 - 14a7z5 - 6a7z7 + 8a7z9 + 2a8 - 7a8z2 + 13a8z4 - 16a8z6 + 8a8z8 - 2a9z + 6a9z3 - 8a9z5 + 4a9z7 + a10z2 - 2a10z4 + a10z6

Khovanov Homology:
trqj r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3
j = 5           1
j = 3          4
j = 1         81
j = -1        124
j = -3       149
j = -5      1711
j = -7     1316
j = -9    1215
j = -11   714
j = -13  311
j = -15 17
j = -17 3
j = -191


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 412]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 412]]
Out[4]=
PD[X[6, 1, 7, 2], X[12, 3, 13, 4], X[18, 13, 19, 14], X[22, 17, 11, 18],

>   X[16, 7, 17, 8], X[8, 22, 9, 21], X[14, 10, 15, 9], X[20, 16, 21, 15],

>   X[10, 19, 5, 20], X[2, 5, 3, 6], X[4, 11, 1, 12]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {10, -1, 5, -6, 7, -9},

>   {11, -2, 3, -7, 8, -5, 4, -3, 9, -8, 6, -4}]
In[6]:=
Jones[L][q]
Out[6]=
       -9   4    10   18   25   28   31   25   20          2
-12 + q   - -- + -- - -- + -- - -- + -- - -- + -- + 5 q - q
             8    7    6    5    4    3    2   q
            q    q    q    q    q    q    q
In[7]:=
A2Invariant[L][q]
Out[7]=
      -28    2     4     4     -18    7     -14   10     3    5    6    4
-3 + q    - --- + --- - --- - q    + --- - q    + --- + --- + -- + -- - -- +
             24    22    20           16           12    10    8    6    4
            q     q     q            q            q     q     q    q    q

    6       2      4    6
>   -- - 2 q  + 3 q  - q
     2
    q
In[8]:=
HOMFLYPT[Link[11, Alternating, 412]][a, z]
Out[8]=
                       2      4    6
 2    4      6    8   a    2 a    a     2  2      4  2      6  2    8  2    4
a  + a  - 3 a  + a  + -- - ---- + -- - a  z  + 6 a  z  - 5 a  z  + a  z  - z  +
                       2     2     2
                      z     z     z

       4  4      6  4    2  6      4  6
>   5 a  z  - 3 a  z  + a  z  + 2 a  z
In[9]:=
Kauffman[Link[11, Alternating, 412]][a, z]
Out[9]=
                      2      4    6      3      5
   4      6      8   a    2 a    a    2 a    2 a             3        5
3 a  + 4 a  + 2 a  + -- + ---- + -- - ---- - ---- - a z - 3 a  z - 7 a  z -
                      2     2     2    z      z
                     z     z     z

       7        9        2  2       4  2       6  2      8  2    10  2
>   7 a  z - 2 a  z - 5 a  z  - 21 a  z  - 24 a  z  - 7 a  z  + a   z  +

         3       3  3       5  3       7  3      9  3      4       2  4
>   4 a z  + 17 a  z  + 25 a  z  + 18 a  z  + 6 a  z  - 3 z  + 16 a  z  +

                                                 5
        4  4       6  4       8  4      10  4   z          5       3  5
>   63 a  z  + 59 a  z  + 13 a  z  - 2 a   z  + -- - 14 a z  - 22 a  z  -
                                                a

        5  5       7  5      9  5      6       2  6       4  6       6  6
>   13 a  z  - 14 a  z  - 8 a  z  + 5 z  - 27 a  z  - 79 a  z  - 64 a  z  -

        8  6    10  6         7      3  7       5  7      7  7      9  7
>   16 a  z  + a   z  + 12 a z  - 4 a  z  - 26 a  z  - 6 a  z  + 4 a  z  +

        2  8       4  8       6  8      8  8       3  9       5  9      7  9
>   17 a  z  + 30 a  z  + 21 a  z  + 8 a  z  + 12 a  z  + 20 a  z  + 8 a  z  +

       4  10      6  10
>   3 a  z   + 3 a  z
In[10]:=
Kh[L][q, t]
Out[10]=
9    12     1        3        1        7        3        11       7
-- + -- + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
 3   q     19  8    17  7    15  7    15  6    13  6    13  5    11  5
q         q   t    q   t    q   t    q   t    q   t    q   t    q   t

      14      12      15      13      16      17      11     14    4 t
>   ------ + ----- + ----- + ----- + ----- + ----- + ---- + ---- + --- +
     11  4    9  4    9  3    7  3    7  2    5  2    5      3      q
    q   t    q  t    q  t    q  t    q  t    q  t    q  t   q  t

               2      3  2    5  3
>   8 q t + q t  + 4 q  t  + q  t
