© | Dror Bar-Natan: The Knot Atlas: The Thistlethwaite Link Table:
L11a402
L11a402
L11a404
L11a404
L11a403
Knotscape
This page is passe. Go here instead!

The 3-Component Link

L11a403

Visit L11a403's page at Knotilus!

Acknowledgement

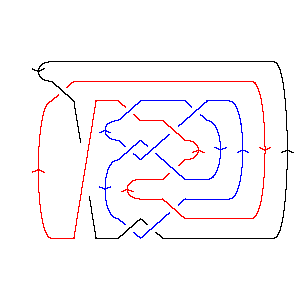

L11a403 as Morse Link
DrawMorseLink

PD Presentation: X6172 X12,4,13,3 X16,9,17,10 X14,8,15,7 X18,12,19,11 X20,15,21,16 X22,18,11,17 X10,19,5,20 X8,22,9,21 X2536 X4,14,1,13

Gauss Code: {{1, -10, 2, -11}, {10, -1, 4, -9, 3, -8}, {5, -2, 11, -4, 6, -3, 7, -5, 8, -6, 9, -7}}

Jones Polynomial: - q-4 + 4q-3 - 8q-2 + 15q-1 - 18 + 23q - 22q2 + 20q3 - 15q4 + 9q5 - 4q6 + q7

A2 (sl(3)) Invariant: - q-12 + q-10 + q-8 + 7q-4 + 2q-2 + 7 + 6q2 + 6q6 - 4q8 + 3q10 - q12 - 2q14 + 3q16 - 2q18 + q20

HOMFLY-PT Polynomial: a-4 + 3a-4z2 + 3a-4z4 + a-4z6 + a-2z-2 - 2a-2 - 9a-2z2 - 10a-2z4 - 5a-2z6 - a-2z8 - 2z-2 + 1 + 7z2 + 7z4 + 2z6 + a2z-2 - 2a2z2 - a2z4

Kauffman Polynomial: a-8z4 - a-7z3 + 4a-7z5 + 2a-6z2 - 7a-6z4 + 9a-6z6 - 2a-5z + 10a-5z3 - 19a-5z5 + 14a-5z7 + 2a-4 - 7a-4z2 + 15a-4z4 - 25a-4z6 + 15a-4z8 - 7a-3z + 27a-3z3 - 30a-3z5 - 2a-3z7 + 9a-3z9 + a-2z-2 + 4a-2 - 30a-2z2 + 73a-2z4 - 77a-2z6 + 23a-2z8 + 2a-2z10 - 2a-1z-1 - 7a-1z + 26a-1z3 - 6a-1z5 - 28a-1z7 + 14a-1z9 + 2z-2 + 3 - 29z2 + 67z4 - 57z6 + 12z8 + 2z10 - 2az-1 - 3az + 13az3 - 2az5 - 11az7 + 5az9 + a2z-2 - 8a2z2 + 17a2z4 - 14a2z6 + 4a2z8 - a3z + 3a3z3 - 3a3z5 + a3z7

Khovanov Homology:
trqj r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5r = 6
j = 15           1
j = 13          3
j = 11         61
j = 9        93
j = 7       116
j = 5      1210
j = 3     1110
j = 1    914
j = -1   69
j = -3  310
j = -5 15
j = -7 3
j = -91


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 403]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 403]]
Out[4]=
PD[X[6, 1, 7, 2], X[12, 4, 13, 3], X[16, 9, 17, 10], X[14, 8, 15, 7],

>   X[18, 12, 19, 11], X[20, 15, 21, 16], X[22, 18, 11, 17], X[10, 19, 5, 20],

>   X[8, 22, 9, 21], X[2, 5, 3, 6], X[4, 14, 1, 13]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {10, -1, 4, -9, 3, -8},

>   {5, -2, 11, -4, 6, -3, 7, -5, 8, -6, 9, -7}]
In[6]:=
Jones[L][q]
Out[6]=
       -4   4    8    15              2       3       4      5      6    7
-18 - q   + -- - -- + -- + 23 q - 22 q  + 20 q  - 15 q  + 9 q  - 4 q  + q
             3    2   q
            q    q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -12    -10    -8   7    2       2      6      8      10    12      14
7 - q    + q    + q   + -- + -- + 6 q  + 6 q  - 4 q  + 3 q   - q   - 2 q   +
                         4    2
                        q    q

       16      18    20
>   3 q   - 2 q   + q
In[8]:=
HOMFLYPT[Link[11, Alternating, 403]][a, z]
Out[8]=
                             2             2      2                       4
     -4   2    2      1     a       2   3 z    9 z       2  2      4   3 z
1 + a   - -- - -- + ----- + -- + 7 z  + ---- - ---- - 2 a  z  + 7 z  + ---- -
           2    2    2  2    2            4      2                       4
          a    z    a  z    z            a      a                       a

        4                   6      6    8
    10 z     2  4      6   z    5 z    z
>   ----- - a  z  + 2 z  + -- - ---- - --
      2                     4     2     2
     a                     a     a     a
In[9]:=
Kauffman[Link[11, Alternating, 403]][a, z]
Out[9]=
                            2
    2    4    2      1     a     2    2 a   2 z   7 z   7 z            3
3 + -- + -- + -- + ----- + -- - --- - --- - --- - --- - --- - 3 a z - a  z -
     4    2    2    2  2    2   a z    z     5     3     a
    a    a    z    a  z    z                a     a

               2      2       2              3       3       3       3
        2   2 z    7 z    30 z       2  2   z    10 z    27 z    26 z
>   29 z  + ---- - ---- - ----- - 8 a  z  - -- + ----- + ----- + ----- +
              6      4      2                7     5       3       a
             a      a      a                a     a       a

                                 4      4       4       4                 5
          3      3  3       4   z    7 z    15 z    73 z        2  4   4 z
>   13 a z  + 3 a  z  + 67 z  + -- - ---- + ----- + ----- + 17 a  z  + ---- -
                                 8     6      4       2                  7
                                a     a      a       a                  a

        5       5      5                                 6       6       6
    19 z    30 z    6 z         5      3  5       6   9 z    25 z    77 z
>   ----- - ----- - ---- - 2 a z  - 3 a  z  - 57 z  + ---- - ----- - ----- -
      5       3      a                                  6      4       2
     a       a                                         a      a       a

                   7      7       7                                 8       8
        2  6   14 z    2 z    28 z          7    3  7       8   15 z    23 z
>   14 a  z  + ----- - ---- - ----- - 11 a z  + a  z  + 12 z  + ----- + ----- +
                 5       3      a                                 4       2
                a       a                                        a       a

                 9       9                       10
       2  8   9 z    14 z         9      10   2 z
>   4 a  z  + ---- + ----- + 5 a z  + 2 z   + -----
                3      a                        2
               a                               a
In[10]:=
Kh[L][q, t]
Out[10]=
           3     1       3       1       5       3      10      6      9
14 q + 11 q  + ----- + ----- + ----- + ----- + ----- + ----- + ---- + --- +
                9  5    7  4    5  4    5  3    3  3    3  2      2   q t
               q  t    q  t    q  t    q  t    q  t    q  t    q t

    9 q       3         5         5  2       7  2      7  3      9  3
>   --- + 10 q  t + 12 q  t + 10 q  t  + 11 q  t  + 6 q  t  + 9 q  t  +
     t

       9  4      11  4    11  5      13  5    15  6
>   3 q  t  + 6 q   t  + q   t  + 3 q   t  + q   t


Dror Bar-Natan: The Knot Atlas: The Thistlethwaite Link Table: The Link L11a403
