The 3-Component Link

L11a400

Visit L11a400's page at Knotilus!

Acknowledgement

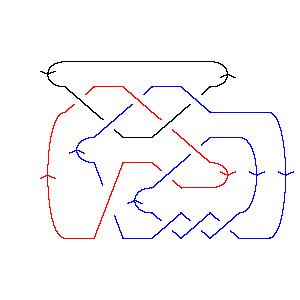

L11a400 as Morse Link
DrawMorseLink

PD Presentation: X6172 X12,6,13,5 X8493 X2,14,3,13 X14,7,15,8 X18,12,19,11 X20,9,21,10 X10,19,5,20 X4,15,1,16 X22,18,11,17 X16,22,17,21

Gauss Code: {{1, -4, 3, -9}, {2, -1, 5, -3, 7, -8}, {6, -2, 4, -5, 9, -11, 10, -6, 8, -7, 11, -10}}

Jones Polynomial: - q-4 + 4q-3 - 7q-2 + 14q-1 - 16 + 21q - 20q2 + 18q3 - 14q4 + 8q5 - 4q6 + q7

A2 (sl(3)) Invariant: - q-12 + q-10 + 2q-8 + 2q-6 + 9q-4 + 5q-2 + 9 + 7q2 + 4q6 - 6q8 - 3q12 - 3q14 + 2q16 - 2q18 + q20

HOMFLY-PT Polynomial: - a-4z-2 - a-4 + 2a-4z2 + 3a-4z4 + a-4z6 + 4a-2z-2 + 4a-2 - 5a-2z2 - 9a-2z4 - 5a-2z6 - a-2z8 - 5z-2 - 4 + 5z2 + 7z4 + 2z6 + 2a2z-2 + a2 - 2a2z2 - a2z4

Kauffman Polynomial: a-8z4 - 2a-7z3 + 4a-7z5 - 6a-6z4 + 8a-6z6 - a-5z-1 + a-5z + 6a-5z3 - 16a-5z5 + 12a-5z7 + a-4z-2 - 8a-4z2 + 18a-4z4 - 24a-4z6 + 13a-4z8 - 5a-3z-1 + 5a-3z + 15a-3z3 - 19a-3z5 - 5a-3z7 + 8a-3z9 + 4a-2z-2 - 2a-2 - 24a-2z2 + 68a-2z4 - 67a-2z6 + 18a-2z8 + 2a-2z10 - 9a-1z-1 + 9a-1z + 6a-1z3 + 11a-1z5 - 32a-1z7 + 13a-1z9 + 5z-2 - 4 - 23z2 + 61z4 - 50z6 + 9z8 + 2z10 - 5az-1 + 5az + az3 + 7az5 - 14az7 + 5az9 + 2a2z-2 - 3a2 - 7a2z2 + 18a2z4 - 15a2z6 + 4a2z8 + 2a3z3 - 3a3z5 + a3z7

Khovanov Homology:
trqj r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5r = 6
j = 15           1
j = 13          3
j = 11         51
j = 9        93
j = 7       95
j = 5      119
j = 3     109
j = 1    813
j = -1   68
j = -3  310
j = -5 14
j = -7 3
j = -91


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 400]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 400]]
Out[4]=
PD[X[6, 1, 7, 2], X[12, 6, 13, 5], X[8, 4, 9, 3], X[2, 14, 3, 13],

>   X[14, 7, 15, 8], X[18, 12, 19, 11], X[20, 9, 21, 10], X[10, 19, 5, 20],

>   X[4, 15, 1, 16], X[22, 18, 11, 17], X[16, 22, 17, 21]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -4, 3, -9}, {2, -1, 5, -3, 7, -8},

>   {6, -2, 4, -5, 9, -11, 10, -6, 8, -7, 11, -10}]
In[6]:=
Jones[L][q]
Out[6]=
       -4   4    7    14              2       3       4      5      6    7
-16 - q   + -- - -- + -- + 21 q - 20 q  + 18 q  - 14 q  + 8 q  - 4 q  + q
             3    2   q
            q    q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -12    -10   2    2    9    5       2      6      8      12      14
9 - q    + q    + -- + -- + -- + -- + 7 q  + 4 q  - 6 q  - 3 q   - 3 q   +
                   8    6    4    2
                  q    q    q    q

       16      18    20
>   2 q   - 2 q   + q
In[8]:=
HOMFLYPT[Link[11, Alternating, 400]][a, z]
Out[8]=
                                             2             2      2
      -4   4     2   5      1       4     2 a       2   2 z    5 z       2  2
-4 - a   + -- + a  - -- - ----- + ----- + ---- + 5 z  + ---- - ---- - 2 a  z  +
            2         2    4  2    2  2     2             4      2
           a         z    a  z    a  z     z             a      a

              4      4                   6      6    8
       4   3 z    9 z     2  4      6   z    5 z    z
>   7 z  + ---- - ---- - a  z  + 2 z  + -- - ---- - --
             4      2                    4     2     2
            a      a                    a     a     a
In[9]:=
Kauffman[Link[11, Alternating, 400]][a, z]
Out[9]=
                                         2
     2       2   5      1       4     2 a     1      5      9    5 a   z
-4 - -- - 3 a  + -- + ----- + ----- + ---- - ---- - ---- - --- - --- + -- +
      2           2    4  2    2  2     2     5      3     a z    z     5
     a           z    a  z    a  z     z     a  z   a  z               a

                                   2       2                3      3       3
    5 z   9 z               2   8 z    24 z       2  2   2 z    6 z    15 z
>   --- + --- + 5 a z - 23 z  - ---- - ----- - 7 a  z  - ---- + ---- + ----- +
     3     a                      4      2                 7      5      3
    a                            a      a                 a      a      a

       3                             4      4       4       4
    6 z       3      3  3       4   z    6 z    18 z    68 z        2  4
>   ---- + a z  + 2 a  z  + 61 z  + -- - ---- + ----- + ----- + 18 a  z  +
     a                               8     6      4       2
                                    a     a      a       a

       5       5       5       5                                 6       6
    4 z    16 z    19 z    11 z         5      3  5       6   8 z    24 z
>   ---- - ----- - ----- + ----- + 7 a z  - 3 a  z  - 50 z  + ---- - ----- -
      7      5       3       a                                  6      4
     a      a       a                                          a      a

        6                  7      7       7                                8
    67 z        2  6   12 z    5 z    32 z          7    3  7      8   13 z
>   ----- - 15 a  z  + ----- - ---- - ----- - 14 a z  + a  z  + 9 z  + ----- +
      2                  5       3      a                                4
     a                  a       a                                       a

        8                9       9                       10
    18 z       2  8   8 z    13 z         9      10   2 z
>   ----- + 4 a  z  + ---- + ----- + 5 a z  + 2 z   + -----
      2                 3      a                        2
     a                 a                               a
In[10]:=
Kh[L][q, t]
Out[10]=
           3     1       3       1       4       3      10      6      8
13 q + 10 q  + ----- + ----- + ----- + ----- + ----- + ----- + ---- + --- +
                9  5    7  4    5  4    5  3    3  3    3  2      2   q t
               q  t    q  t    q  t    q  t    q  t    q  t    q t

    8 q      3         5        5  2      7  2      7  3      9  3      9  4
>   --- + 9 q  t + 11 q  t + 9 q  t  + 9 q  t  + 5 q  t  + 9 q  t  + 3 q  t  +
     t

       11  4    11  5      13  5    15  6
>   5 q   t  + q   t  + 3 q   t  + q   t
