This page is passe. Go here instead!

The 2-Component Link

L11a40

Visit L11a40's page at Knotilus!

Acknowledgement

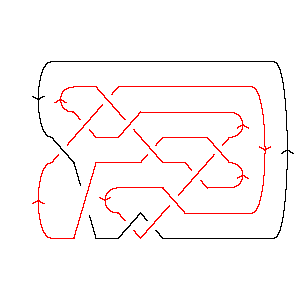

L11a40 as Morse Link
DrawMorseLink

PD Presentation: X6172 X10,4,11,3 X12,10,13,9 X18,15,19,16 X16,7,17,8 X8,17,9,18 X22,20,5,19 X20,14,21,13 X14,22,15,21 X2536 X4,12,1,11

Gauss Code: {{1, -10, 2, -11}, {10, -1, 5, -6, 3, -2, 11, -3, 8, -9, 4, -5, 6, -4, 7, -8, 9, -7}}

Jones Polynomial: q-9/2 - 3q-7/2 + 7q-5/2 - 13q-3/2 + 17q-1/2 - 21q1/2 + 20q3/2 - 19q5/2 + 14q7/2 - 8q9/2 + 4q11/2 - q13/2

A2 (sl(3)) Invariant: - q-14 - 3q-8 + 4q-6 + q-2 + 6 - q2 + 6q4 - q6 + q8 + q10 - 5q12 + 2q14 - q16 - q18 + q20

HOMFLY-PT Polynomial: - a-5z - a-5z3 + a-3z-1 + 5a-3z + 5a-3z3 + 2a-3z5 - 4a-1z-1 - 10a-1z - 9a-1z3 - 4a-1z5 - a-1z7 + 4az-1 + 8az + 6az3 + 2az5 - a3z-1 - 2a3z - a3z3

Kauffman Polynomial: a-7z3 - a-7z5 - 3a-6z2 + 6a-6z4 - 4a-6z6 + 2a-5z - 6a-5z3 + 10a-5z5 - 7a-5z7 + a-4 - 9a-4z2 + 10a-4z4 + 3a-4z6 - 7a-4z8 - a-3z-1 + 10a-3z - 26a-3z3 + 31a-3z5 - 10a-3z7 - 4a-3z9 + 4a-2 - 13a-2z2 + 3a-2z4 + 21a-2z6 - 14a-2z8 - a-2z10 - 4a-1z-1 + 19a-1z - 40a-1z3 + 38a-1z5 - 5a-1z7 - 7a-1z9 + 7 - 14z2 + z4 + 20z6 - 11z8 - z10 - 4az-1 + 15az - 29az3 + 26az5 - 5az7 - 3az9 + 4a2 - 10a2z2 + 5a2z4 + 5a2z6 - 4a2z8 - a3z-1 + 4a3z - 8a3z3 + 8a3z5 - 3a3z7 + a4 - 3a4z2 + 3a4z4 - a4z6

Khovanov Homology:
trqj r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5r = 6
j = 14           1
j = 12          3
j = 10         51
j = 8        93
j = 6       105
j = 4      109
j = 2     1110
j = 0    812
j = -2   59
j = -4  28
j = -6 15
j = -8 2
j = -101


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 40]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 40]]
Out[4]=
PD[X[6, 1, 7, 2], X[10, 4, 11, 3], X[12, 10, 13, 9], X[18, 15, 19, 16],

>   X[16, 7, 17, 8], X[8, 17, 9, 18], X[22, 20, 5, 19], X[20, 14, 21, 13],

>   X[14, 22, 15, 21], X[2, 5, 3, 6], X[4, 12, 1, 11]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {10, -1, 5, -6, 3, -2, 11, -3, 8, -9, 4, -5, 6, -4,

>    7, -8, 9, -7}]
In[6]:=
Jones[L][q]
Out[6]=
 -(9/2)    3      7      13      17                       3/2       5/2
q       - ---- + ---- - ---- + ------- - 21 Sqrt[q] + 20 q    - 19 q    +
           7/2    5/2    3/2   Sqrt[q]
          q      q      q

        7/2      9/2      11/2    13/2
>   14 q    - 8 q    + 4 q     - q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -14   3    4     -2    2      4    6    8    10      12      14    16
6 - q    - -- + -- + q   - q  + 6 q  - q  + q  + q   - 5 q   + 2 q   - q   -
            8    6
           q    q

     18    20
>   q   + q
In[8]:=
HOMFLYPT[Link[11, Alternating, 40]][a, z]
Out[8]=
                    3                                       3      3      3
 1      4    4 a   a    z    5 z   10 z              3     z    5 z    9 z
---- - --- + --- - -- - -- + --- - ---- + 8 a z - 2 a  z - -- + ---- - ---- +
 3     a z    z    z     5    3     a                       5     3     a
a  z                    a    a                             a     a

                        5      5             7
         3    3  3   2 z    4 z         5   z
>   6 a z  - a  z  + ---- - ---- + 2 a z  - --
                       3     a              a
                      a
In[9]:=
Kauffman[Link[11, Alternating, 40]][a, z]
Out[9]=
                                               3
     -4   4       2    4    1      4    4 a   a    2 z   10 z   19 z
7 + a   + -- + 4 a  + a  - ---- - --- - --- - -- + --- + ---- + ---- + 15 a z +
           2                3     a z    z    z     5      3     a
          a                a  z                    a      a

                        2      2       2                         3      3
       3         2   3 z    9 z    13 z        2  2      4  2   z    6 z
>   4 a  z - 14 z  - ---- - ---- - ----- - 10 a  z  - 3 a  z  + -- - ---- -
                       6      4      2                           7     5
                      a      a      a                           a     a

        3       3                               4       4      4
    26 z    40 z          3      3  3    4   6 z    10 z    3 z       2  4
>   ----- - ----- - 29 a z  - 8 a  z  + z  + ---- + ----- + ---- + 5 a  z  +
      3       a                                6      4       2
     a                                        a      a       a

               5       5       5       5                                  6
       4  4   z    10 z    31 z    38 z          5      3  5       6   4 z
>   3 a  z  - -- + ----- + ----- + ----- + 26 a z  + 8 a  z  + 20 z  - ---- +
               7     5       3       a                                   6
              a     a       a                                           a

       6       6                        7       7      7
    3 z    21 z       2  6    4  6   7 z    10 z    5 z         7      3  7
>   ---- + ----- + 5 a  z  - a  z  - ---- - ----- - ---- - 5 a z  - 3 a  z  -
      4      2                         5      3      a
     a      a                         a      a

               8       8                9      9                   10
        8   7 z    14 z       2  8   4 z    7 z         9    10   z
>   11 z  - ---- - ----- - 4 a  z  - ---- - ---- - 3 a z  - z   - ---
              4      2                 3     a                     2
             a      a                 a                           a
In[10]:=
Kh[L][q, t]
Out[10]=
         2     1        2       1       5       2       8       5     8
12 + 11 q  + ------ + ----- + ----- + ----- + ----- + ----- + ----- + - +
              10  5    8  4    6  4    6  3    4  3    4  2    2  2   t
             q   t    q  t    q  t    q  t    q  t    q  t    q  t

     9         2         4        4  2       6  2      6  3      8  3
>   ---- + 10 q  t + 10 q  t + 9 q  t  + 10 q  t  + 5 q  t  + 9 q  t  +
     2
    q  t

       8  4      10  4    10  5      12  5    14  6
>   3 q  t  + 5 q   t  + q   t  + 3 q   t  + q   t
