This page is passe. Go here instead!

The 3-Component Link

L11a391

Visit L11a391's page at Knotilus!

Acknowledgement

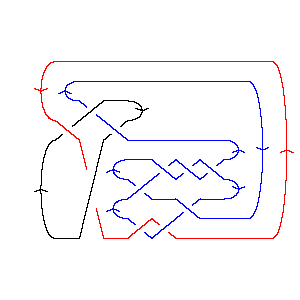

L11a391 as Morse Link
DrawMorseLink

PD Presentation: X6172 X10,3,11,4 X16,7,17,8 X8,15,5,16 X18,11,19,12 X22,17,9,18 X20,13,21,14 X12,19,13,20 X14,21,15,22 X2536 X4,9,1,10

Gauss Code: {{1, -10, 2, -11}, {10, -1, 3, -4}, {11, -2, 5, -8, 7, -9, 4, -3, 6, -5, 8, -7, 9, -6}}

Jones Polynomial: - q-14 + 2q-13 - 6q-12 + 9q-11 - 12q-10 + 15q-9 - 14q-8 + 14q-7 - 8q-6 + 7q-5 - 3q-4 + q-3

A2 (sl(3)) Invariant: - q-44 - 3q-42 - 3q-40 - 4q-38 - 5q-36 + 6q-30 + 8q-28 + 6q-26 + 10q-24 + 3q-22 + 6q-20 + 3q-18 + 2q-14 - 2q-12 + q-10

HOMFLY-PT Polynomial: a6z2 + 3a6z4 + a6z6 + 3a8z-2 + 13a8 + 21a8z2 + 14a8z4 + 3a8z6 - 8a10z-2 - 24a10 - 23a10z2 - 6a10z4 + 7a12z-2 + 12a12 + 4a12z2 - 2a14z-2 - a14

Kauffman Polynomial: a6z2 - 3a6z4 + a6z6 + 2a7z3 - 8a7z5 + 3a7z7 - 3a8z-2 + 13a8 - 24a8z2 + 31a8z4 - 23a8z6 + 6a8z8 + 8a9z-1 - 24a9z + 27a9z3 - 7a9z5 - 8a9z7 + 4a9z9 - 8a10z-2 + 28a10 - 51a10z2 + 62a10z4 - 38a10z6 + 8a10z8 + a10z10 + 15a11z-1 - 45a11z + 46a11z3 - 8a11z5 - 11a11z7 + 6a11z9 - 7a12z-2 + 22a12 - 35a12z2 + 33a12z4 - 18a12z6 + 5a12z8 + a12z10 + 7a13z-1 - 21a13z + 22a13z3 - 13a13z5 + 3a13z7 + 2a13z9 - 2a14z-2 + 7a14 - 9a14z2 + 2a14z4 - 2a14z6 + 3a14z8 - a15z-1 + 3a15z - 2a15z3 - 3a15z5 + 3a15z7 + a16 - 3a16z4 + 2a16z6 - a17z-1 + 3a17z - 3a17z3 + a17z5

Khovanov Homology:
trqj r = -11r = -10r = -9r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0
j = -5           1
j = -7          31
j = -9         4
j = -11        43
j = -13       104
j = -15      77
j = -17     87
j = -19    47
j = -21   58
j = -23  14
j = -25 15
j = -27 1
j = -291


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 391]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 391]]
Out[4]=
PD[X[6, 1, 7, 2], X[10, 3, 11, 4], X[16, 7, 17, 8], X[8, 15, 5, 16],

>   X[18, 11, 19, 12], X[22, 17, 9, 18], X[20, 13, 21, 14], X[12, 19, 13, 20],

>   X[14, 21, 15, 22], X[2, 5, 3, 6], X[4, 9, 1, 10]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {10, -1, 3, -4},

>   {11, -2, 5, -8, 7, -9, 4, -3, 6, -5, 8, -7, 9, -6}]
In[6]:=
Jones[L][q]
Out[6]=
  -14    2     6     9    12    15   14   14   8    7    3     -3
-q    + --- - --- + --- - --- + -- - -- + -- - -- + -- - -- + q
         13    12    11    10    9    8    7    6    5    4
        q     q     q     q     q    q    q    q    q    q
In[7]:=
A2Invariant[L][q]
Out[7]=
  -44    3     3     4     5     6     8     6    10     3     6     3     2
-q    - --- - --- - --- - --- + --- + --- + --- + --- + --- + --- + --- + --- -
         42    40    38    36    30    28    26    24    22    20    18    14
        q     q     q     q     q     q     q     q     q     q     q     q

     2     -10
>   --- + q
     12
    q
In[8]:=
HOMFLYPT[Link[11, Alternating, 391]][a, z]
Out[8]=
                                   8      10      12      14
    8       10       12    14   3 a    8 a     7 a     2 a      6  2
13 a  - 24 a   + 12 a   - a   + ---- - ----- + ----- - ----- + a  z  +
                                  2      2       2       2
                                 z      z       z       z

        8  2       10  2      12  2      6  4       8  4      10  4    6  6
>   21 a  z  - 23 a   z  + 4 a   z  + 3 a  z  + 14 a  z  - 6 a   z  + a  z  +

       8  6
>   3 a  z
In[9]:=
Kauffman[Link[11, Alternating, 391]][a, z]
Out[9]=
                                           8      10      12      14      9
    8       10       12      14    16   3 a    8 a     7 a     2 a     8 a
13 a  + 28 a   + 22 a   + 7 a   + a   - ---- - ----- - ----- - ----- + ---- +
                                          2      2       2       2      z
                                         z      z       z       z

        11      13    15    17
    15 a     7 a     a     a         9         11         13        15
>   ------ + ----- - --- - --- - 24 a  z - 45 a   z - 21 a   z + 3 a   z +
      z        z      z     z

       17      6  2       8  2       10  2       12  2      14  2      7  3
>   3 a   z + a  z  - 24 a  z  - 51 a   z  - 35 a   z  - 9 a   z  + 2 a  z  +

        9  3       11  3       13  3      15  3      17  3      6  4
>   27 a  z  + 46 a   z  + 22 a   z  - 2 a   z  - 3 a   z  - 3 a  z  +

        8  4       10  4       12  4      14  4      16  4      7  5
>   31 a  z  + 62 a   z  + 33 a   z  + 2 a   z  - 3 a   z  - 8 a  z  -

       9  5      11  5       13  5      15  5    17  5    6  6       8  6
>   7 a  z  - 8 a   z  - 13 a   z  - 3 a   z  + a   z  + a  z  - 23 a  z  -

        10  6       12  6      14  6      16  6      7  7      9  7
>   38 a   z  - 18 a   z  - 2 a   z  + 2 a   z  + 3 a  z  - 8 a  z  -

        11  7      13  7      15  7      8  8      10  8      12  8
>   11 a   z  + 3 a   z  + 3 a   z  + 6 a  z  + 8 a   z  + 5 a   z  +

       14  8      9  9      11  9      13  9    10  10    12  10
>   3 a   z  + 4 a  z  + 6 a   z  + 2 a   z  + a   z   + a   z
In[10]:=
Kh[L][q, t]
Out[10]=
 -7    -5      1         1         1        5        1        4        5
q   + q   + ------- + ------- + ------- + ------ + ------ + ------ + ------ +
             29  11    27  10    25  10    25  9    23  9    23  8    21  8
            q   t     q   t     q   t     q   t    q   t    q   t    q   t

      8        4        7        8        7        7        7        10
>   ------ + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
     21  7    19  7    19  6    17  6    17  5    15  5    15  4    13  4
    q   t    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      4        4        3        4      3
>   ------ + ------ + ------ + ----- + ----
     13  3    11  3    11  2    9  2    7
    q   t    q   t    q   t    q  t    q  t
