The 2-Component Link

L11a373

Visit L11a373's page at Knotilus!

Acknowledgement

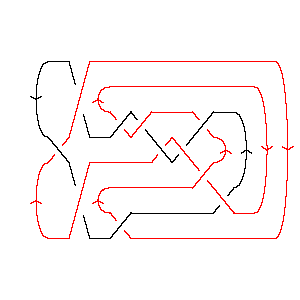

L11a373 as Morse Link
DrawMorseLink

PD Presentation: X12,1,13,2 X14,3,15,4 X18,10,19,9 X16,6,17,5 X22,7,11,8 X6,21,7,22 X20,15,21,16 X8,18,9,17 X4,20,5,19 X2,11,3,12 X10,13,1,14

Gauss Code: {{1, -10, 2, -9, 4, -6, 5, -8, 3, -11}, {10, -1, 11, -2, 7, -4, 8, -3, 9, -7, 6, -5}}

Jones Polynomial: q-15/2 - 3q-13/2 + 7q-11/2 - 13q-9/2 + 17q-7/2 - 21q-5/2 + 21q-3/2 - 19q-1/2 + 14q1/2 - 9q3/2 + 4q5/2 - q7/2

A2 (sl(3)) Invariant: - q-22 + q-20 - 2q-18 + 4q-14 - 2q-12 + 5q-10 + 3q-4 - 3q-2 + 5 - 2q2 + 2q6 - 2q8 + q10

HOMFLY-PT Polynomial: - a-1z - 2a-1z3 - a-1z5 - az-1 - 2az + 2az3 + 3az5 + az7 + a3z-1 + 5a3z + 7a3z3 + 4a3z5 + a3z7 - 3a5z - 3a5z3 - a5z5

Kauffman Polynomial: a-3z3 - a-3z5 - a-2z2 + 5a-2z4 - 4a-2z6 + 2a-1z - 7a-1z3 + 13a-1z5 - 8a-1z7 + 2z2 - 6z4 + 13z6 - 9z8 + az-1 - az - 7az3 + 11az5 + az7 - 6az9 - a2 + 6a2z2 - 22a2z4 + 28a2z6 - 11a2z8 - 2a2z10 + a3z-1 - 5a3z + 9a3z3 - 16a3z5 + 21a3z7 - 11a3z9 + 8a4z2 - 23a4z4 + 24a4z6 - 7a4z8 - 2a4z10 + 2a5z3 - 5a5z5 + 9a5z7 - 5a5z9 + 3a6z2 - 9a6z4 + 12a6z6 - 5a6z8 + 2a7z - 6a7z3 + 8a7z5 - 3a7z7 - 2a8z2 + 3a8z4 - a8z6

Khovanov Homology:
trqj r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4
j = 8           1
j = 6          3
j = 4         61
j = 2        83
j = 0       116
j = -2      119
j = -4     1010
j = -6    812
j = -8   59
j = -10  28
j = -12 15
j = -14 2
j = -161


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 373]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 373]]
Out[4]=
PD[X[12, 1, 13, 2], X[14, 3, 15, 4], X[18, 10, 19, 9], X[16, 6, 17, 5],

>   X[22, 7, 11, 8], X[6, 21, 7, 22], X[20, 15, 21, 16], X[8, 18, 9, 17],

>   X[4, 20, 5, 19], X[2, 11, 3, 12], X[10, 13, 1, 14]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -9, 4, -6, 5, -8, 3, -11},

>   {10, -1, 11, -2, 7, -4, 8, -3, 9, -7, 6, -5}]
In[6]:=
Jones[L][q]
Out[6]=
 -(15/2)     3       7      13     17     21     21      19
q        - ----- + ----- - ---- + ---- - ---- + ---- - ------- + 14 Sqrt[q] -
            13/2    11/2    9/2    7/2    5/2    3/2   Sqrt[q]
           q       q       q      q      q      q

       3/2      5/2    7/2
>   9 q    + 4 q    - q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -22    -20    2     4     2     5    3    3       2      6      8    10
5 - q    + q    - --- + --- - --- + --- + -- - -- - 2 q  + 2 q  - 2 q  + q
                   18    14    12    10    4    2
                  q     q     q     q     q    q
In[8]:=
HOMFLYPT[Link[11, Alternating, 373]][a, z]
Out[8]=
        3                                    3
  a    a    z              3        5     2 z         3      3  3      5  3
-(-) + -- - - - 2 a z + 5 a  z - 3 a  z - ---- + 2 a z  + 7 a  z  - 3 a  z  -
  z    z    a                              a

     5
    z         5      3  5    5  5      7    3  7
>   -- + 3 a z  + 4 a  z  - a  z  + a z  + a  z
    a
In[9]:=
Kauffman[Link[11, Alternating, 373]][a, z]
Out[9]=
           3                                         2
  2   a   a    2 z            3        7        2   z       2  2      4  2
-a  + - + -- + --- - a z - 5 a  z + 2 a  z + 2 z  - -- + 6 a  z  + 8 a  z  +
      z   z     a                                    2
                                                    a

                         3      3
       6  2      8  2   z    7 z         3      3  3      5  3      7  3
>   3 a  z  - 2 a  z  + -- - ---- - 7 a z  + 9 a  z  + 2 a  z  - 6 a  z  -
                         3    a
                        a

              4                                              5       5
       4   5 z        2  4       4  4      6  4      8  4   z    13 z
>   6 z  + ---- - 22 a  z  - 23 a  z  - 9 a  z  + 3 a  z  - -- + ----- +
             2                                               3     a
            a                                               a

                                                        6
          5       3  5      5  5      7  5       6   4 z        2  6
>   11 a z  - 16 a  z  - 5 a  z  + 8 a  z  + 13 z  - ---- + 28 a  z  +
                                                       2
                                                      a

                                     7
        4  6       6  6    8  6   8 z       7       3  7      5  7      7  7
>   24 a  z  + 12 a  z  - a  z  - ---- + a z  + 21 a  z  + 9 a  z  - 3 a  z  -
                                   a

       8       2  8      4  8      6  8        9       3  9      5  9
>   9 z  - 11 a  z  - 7 a  z  - 5 a  z  - 6 a z  - 11 a  z  - 5 a  z  -

       2  10      4  10
>   2 a  z   - 2 a  z
In[10]:=
Kh[L][q, t]
Out[10]=
     9      1        2        1        5        2        8        5       9
11 + -- + ------ + ------ + ------ + ------ + ------ + ------ + ----- + ----- +
      2    16  7    14  6    12  6    12  5    10  5    10  4    8  4    8  3
     q    q   t    q   t    q   t    q   t    q   t    q   t    q  t    q  t

      8      12      10      10     11             2        2  2      4  2
>   ----- + ----- + ----- + ---- + ---- + 6 t + 8 q  t + 3 q  t  + 6 q  t  +
     6  3    6  2    4  2    4      2
    q  t    q  t    q  t    q  t   q  t

     4  3      6  3    8  4
>   q  t  + 3 q  t  + q  t
