This page is passe. Go here instead!

The 2-Component Link

L11a351

Visit L11a351's page at Knotilus!

Acknowledgement

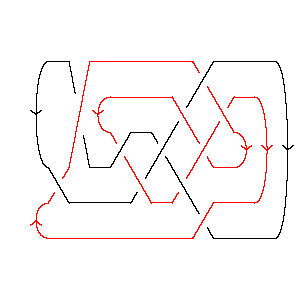

L11a351 as Morse Link
DrawMorseLink

PD Presentation: X12,1,13,2 X18,9,19,10 X14,6,15,5 X6,12,7,11 X22,15,11,16 X20,8,21,7 X8394 X16,21,17,22 X4,18,5,17 X10,13,1,14 X2,19,3,20

Gauss Code: {{1, -11, 7, -9, 3, -4, 6, -7, 2, -10}, {4, -1, 10, -3, 5, -8, 9, -2, 11, -6, 8, -5}}

Jones Polynomial: q-15/2 - 4q-13/2 + 10q-11/2 - 18q-9/2 + 25q-7/2 - 30q-5/2 + 30q-3/2 - 27q-1/2 + 20q1/2 - 13q3/2 + 5q5/2 - q7/2

A2 (sl(3)) Invariant: - q-24 + 3q-20 - 3q-18 + 4q-14 - 6q-12 + 4q-10 - q-8 + 5q-4 - 4q-2 + 8 - 3q2 + 5q6 - 3q8 + q10

HOMFLY-PT Polynomial: - a-1z-1 - 2a-1z - a-1z3 - a-1z5 + az-1 + 4az + 6az3 + 3az5 + az7 - 3a3z - 5a3z3 - 3a3z5 + 2a5z + 3a5z3 - a7z

Kauffman Polynomial: - a-3z5 + 2a-2z4 - 5a-2z6 - a-1z-1 + 3a-1z - 7a-1z3 + 16a-1z5 - 13a-1z7 + 1 + 2z2 - 12z4 + 27z6 - 18z8 - az-1 + 4az - 13az3 + 19az5 + 6az7 - 13az9 + 4a2z2 - 33a2z4 + 59a2z6 - 24a2z8 - 4a2z10 - 3a3z3 - 9a3z5 + 36a3z7 - 22a3z9 + 7a4z2 - 33a4z4 + 44a4z6 - 14a4z8 - 4a4z10 - 2a5z3 - 3a5z5 + 13a5z7 - 9a5z9 + 4a6z2 - 12a6z4 + 16a6z6 - 8a6z8 + a7z - 5a7z3 + 8a7z5 - 4a7z7 - a8z2 + 2a8z4 - a8z6

Khovanov Homology:
trqj r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4
j = 8           1
j = 6          4
j = 4         91
j = 2        114
j = 0       169
j = -2      1613
j = -4     1414
j = -6    1116
j = -8   714
j = -10  311
j = -12 17
j = -14 3
j = -161


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 351]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 351]]
Out[4]=
PD[X[12, 1, 13, 2], X[18, 9, 19, 10], X[14, 6, 15, 5], X[6, 12, 7, 11],

>   X[22, 15, 11, 16], X[20, 8, 21, 7], X[8, 3, 9, 4], X[16, 21, 17, 22],

>   X[4, 18, 5, 17], X[10, 13, 1, 14], X[2, 19, 3, 20]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -11, 7, -9, 3, -4, 6, -7, 2, -10},

>   {4, -1, 10, -3, 5, -8, 9, -2, 11, -6, 8, -5}]
In[6]:=
Jones[L][q]
Out[6]=
 -(15/2)     4      10      18     25     30     30      27
q        - ----- + ----- - ---- + ---- - ---- + ---- - ------- + 20 Sqrt[q] -
            13/2    11/2    9/2    7/2    5/2    3/2   Sqrt[q]
           q       q       q      q      q      q

        3/2      5/2    7/2
>   13 q    + 5 q    - q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -24    3     3     4     6     4     -8   5    4       2      6      8
8 - q    + --- - --- + --- - --- + --- - q   + -- - -- - 3 q  + 5 q  - 3 q  +
            20    18    14    12    10          4    2
           q     q     q     q     q           q    q

     10
>   q
In[8]:=
HOMFLYPT[Link[11, Alternating, 351]][a, z]
Out[8]=
                                                     3
   1     a   2 z              3        5      7     z         3      3  3
-(---) + - - --- + 4 a z - 3 a  z + 2 a  z - a  z - -- + 6 a z  - 5 a  z  +
  a z    z    a                                     a

               5
       5  3   z         5      3  5      7
>   3 a  z  - -- + 3 a z  - 3 a  z  + a z
              a
In[9]:=
Kauffman[Link[11, Alternating, 351]][a, z]
Out[9]=
     1    a   3 z            7        2      2  2      4  2      6  2    8  2
1 - --- - - + --- + 4 a z + a  z + 2 z  + 4 a  z  + 7 a  z  + 4 a  z  - a  z  -
    a z   z    a

       3                                                      4
    7 z          3      3  3      5  3      7  3       4   2 z        2  4
>   ---- - 13 a z  - 3 a  z  - 2 a  z  - 5 a  z  - 12 z  + ---- - 33 a  z  -
     a                                                       2
                                                            a

                                     5       5
        4  4       6  4      8  4   z    16 z          5      3  5      5  5
>   33 a  z  - 12 a  z  + 2 a  z  - -- + ----- + 19 a z  - 9 a  z  - 3 a  z  +
                                     3     a
                                    a

                         6                                                7
       7  5       6   5 z        2  6       4  6       6  6    8  6   13 z
>   8 a  z  + 27 z  - ---- + 59 a  z  + 44 a  z  + 16 a  z  - a  z  - ----- +
                        2                                               a
                       a

         7       3  7       5  7      7  7       8       2  8       4  8
>   6 a z  + 36 a  z  + 13 a  z  - 4 a  z  - 18 z  - 24 a  z  - 14 a  z  -

       6  8         9       3  9      5  9      2  10      4  10
>   8 a  z  - 13 a z  - 22 a  z  - 9 a  z  - 4 a  z   - 4 a  z
In[10]:=
Kh[L][q, t]
Out[10]=
     13     1        3        1        7        3        11       7      14
16 + -- + ------ + ------ + ------ + ------ + ------ + ------ + ----- + ----- +
      2    16  7    14  6    12  6    12  5    10  5    10  4    8  4    8  3
     q    q   t    q   t    q   t    q   t    q   t    q   t    q  t    q  t

     11      16      14      14     16              2        2  2      4  2
>   ----- + ----- + ----- + ---- + ---- + 9 t + 11 q  t + 4 q  t  + 9 q  t  +
     6  3    6  2    4  2    4      2
    q  t    q  t    q  t    q  t   q  t

     4  3      6  3    8  4
>   q  t  + 4 q  t  + q  t
