This page is passe. Go here instead!

The 2-Component Link

L11a346

Visit L11a346's page at Knotilus!

Acknowledgement

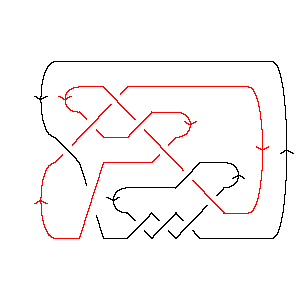

L11a346 as Morse Link
DrawMorseLink

PD Presentation: X12,1,13,2 X8493 X20,14,21,13 X22,17,11,18 X18,21,19,22 X6,16,7,15 X16,8,17,7 X14,20,15,19 X10,6,1,5 X4,10,5,9 X2,11,3,12

Gauss Code: {{1, -11, 2, -10, 9, -6, 7, -2, 10, -9}, {11, -1, 3, -8, 6, -7, 4, -5, 8, -3, 5, -4}}

Jones Polynomial: - q-5/2 + 2q-3/2 - 6q-1/2 + 10q1/2 - 14q3/2 + 16q5/2 - 17q7/2 + 15q9/2 - 12q11/2 + 7q13/2 - 3q15/2 + q17/2

A2 (sl(3)) Invariant: q-8 + q-6 + q-4 + 4q-2 - 1 + q2 - 4q6 + 3q8 - 2q10 + 4q12 + 2q14 + 3q18 - 3q20 - q26

HOMFLY-PT Polynomial: a-7z-1 + 2a-7z + a-7z3 - 4a-5z-1 - 7a-5z - 6a-5z3 - 2a-5z5 + 6a-3z-1 + 11a-3z + 8a-3z3 + 4a-3z5 + a-3z7 - 5a-1z-1 - 9a-1z - 7a-1z3 - 2a-1z5 + 2az-1 + 3az + az3

Kauffman Polynomial: a-10z2 - a-10z4 + 2a-9z3 - 3a-9z5 + a-8 - 4a-8z2 + 6a-8z4 - 6a-8z6 - a-7z-1 + 6a-7z - 15a-7z3 + 15a-7z5 - 9a-7z7 + 3a-6 - 9a-6z2 + 3a-6z4 + 9a-6z6 - 8a-6z8 - 4a-5z-1 + 20a-5z - 41a-5z3 + 37a-5z5 - 7a-5z7 - 4a-5z9 + 3a-4 - 6a-4z2 - 10a-4z4 + 28a-4z6 - 11a-4z8 - a-4z10 - 6a-3z-1 + 29a-3z - 48a-3z3 + 31a-3z5 + 4a-3z7 - 6a-3z9 + a-2 - a-2z2 - 13a-2z4 + 20a-2z6 - 5a-2z8 - a-2z10 - 5a-1z-1 + 22a-1z - 33a-1z3 + 17a-1z5 + a-1z7 - 2a-1z9 + 1 + z2 - 7z4 + 7z6 - 2z8 - 2az-1 + 7az - 9az3 + 5az5 - az7

Khovanov Homology:
trqj r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5r = 6r = 7
j = 18           1
j = 16          2
j = 14         51
j = 12        72
j = 10       85
j = 8      97
j = 6     78
j = 4    79
j = 2   59
j = 0  15
j = -2 15
j = -4 1
j = -61


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 346]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 346]]
Out[4]=
PD[X[12, 1, 13, 2], X[8, 4, 9, 3], X[20, 14, 21, 13], X[22, 17, 11, 18],

>   X[18, 21, 19, 22], X[6, 16, 7, 15], X[16, 8, 17, 7], X[14, 20, 15, 19],

>   X[10, 6, 1, 5], X[4, 10, 5, 9], X[2, 11, 3, 12]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -11, 2, -10, 9, -6, 7, -2, 10, -9},

>   {11, -1, 3, -8, 6, -7, 4, -5, 8, -3, 5, -4}]
In[6]:=
Jones[L][q]
Out[6]=
  -(5/2)    2        6                       3/2       5/2       7/2
-q       + ---- - ------- + 10 Sqrt[q] - 14 q    + 16 q    - 17 q    +
            3/2   Sqrt[q]
           q

        9/2       11/2      13/2      15/2    17/2
>   15 q    - 12 q     + 7 q     - 3 q     + q
In[7]:=
A2Invariant[L][q]
Out[7]=
      -8    -6    -4   4     2      6      8      10      12      14      18
-1 + q   + q   + q   + -- + q  - 4 q  + 3 q  - 2 q   + 4 q   + 2 q   + 3 q   -
                        2
                       q

       20    26
>   3 q   - q
In[8]:=
HOMFLYPT[Link[11, Alternating, 346]][a, z]
Out[8]=
                                                                   3      3
 1      4      6      5    2 a   2 z   7 z   11 z   9 z           z    6 z
---- - ---- + ---- - --- + --- + --- - --- + ---- - --- + 3 a z + -- - ---- +
 7      5      3     a z    z     7     5      3     a             7     5
a  z   a  z   a  z               a     a      a                   a     a

       3      3             5      5      5    7
    8 z    7 z       3   2 z    4 z    2 z    z
>   ---- - ---- + a z  - ---- + ---- - ---- + --
      3     a              5      3     a      3
     a                    a      a            a
In[9]:=
Kauffman[Link[11, Alternating, 346]][a, z]
Out[9]=
     -8   3    3     -2    1      4      6      5    2 a   6 z   20 z   29 z
1 + a   + -- + -- + a   - ---- - ---- - ---- - --- - --- + --- + ---- + ---- +
           6    4          7      5      3     a z    z     7      5      3
          a    a          a  z   a  z   a  z               a      a      a

                         2       2      2      2    2      3       3       3
    22 z            2   z     4 z    9 z    6 z    z    2 z    15 z    41 z
>   ---- + 7 a z + z  + --- - ---- - ---- - ---- - -- + ---- - ----- - ----- -
     a                   10     8      6      4     2     9      7       5
                        a      a      a      a     a     a      a       a

        3       3                    4       4      4       4       4      5
    48 z    33 z         3      4   z     6 z    3 z    10 z    13 z    3 z
>   ----- - ----- - 9 a z  - 7 z  - --- + ---- + ---- - ----- - ----- - ---- +
      3       a                      10     8      6      4       2       9
     a                              a      a      a      a       a       a

        5       5       5       5                      6      6       6
    15 z    37 z    31 z    17 z         5      6   6 z    9 z    28 z
>   ----- + ----- + ----- + ----- + 5 a z  + 7 z  - ---- + ---- + ----- +
      7       5       3       a                       8      6      4
     a       a       a                               a      a      a

        6      7      7      7    7                    8       8      8
    20 z    9 z    7 z    4 z    z       7      8   8 z    11 z    5 z
>   ----- - ---- - ---- + ---- + -- - a z  - 2 z  - ---- - ----- - ---- -
      2       7      5      3    a                    6      4       2
     a       a      a      a                         a      a       a

       9      9      9    10    10
    4 z    6 z    2 z    z     z
>   ---- - ---- - ---- - --- - ---
      5      3     a      4     2
     a      a            a     a
In[10]:=
Kh[L][q, t]
Out[10]=
                                                           2
   2      4     1       1       1      -2     5     5   5 q       4
9 q  + 7 q  + ----- + ----- + ----- + t   + ----- + - + ---- + 9 q  t +
               6  4    4  3    2  3          2  2   t    t
              q  t    q  t    q  t          q  t

       6        6  2      8  2      8  3      10  3      10  4      12  4
>   7 q  t + 8 q  t  + 9 q  t  + 7 q  t  + 8 q   t  + 5 q   t  + 7 q   t  +

       12  5      14  5    14  6      16  6    18  7
>   2 q   t  + 5 q   t  + q   t  + 2 q   t  + q   t
