The 2-Component Link

L11a333

Visit L11a333's page at Knotilus!

Acknowledgement

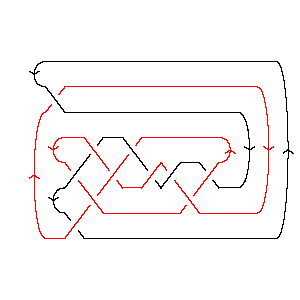

L11a333 as Morse Link
DrawMorseLink

PD Presentation: X10,1,11,2 X12,4,13,3 X20,5,21,6 X16,7,17,8 X8,9,1,10 X18,12,19,11 X6,15,7,16 X4,14,5,13 X22,18,9,17 X2,19,3,20 X14,22,15,21

Gauss Code: {{1, -10, 2, -8, 3, -7, 4, -5}, {5, -1, 6, -2, 8, -11, 7, -4, 9, -6, 10, -3, 11, -9}}

Jones Polynomial: - q-13/2 + 4q-11/2 - 9q-9/2 + 14q-7/2 - 20q-5/2 + 22q-3/2 - 23q-1/2 + 19q1/2 - 14q3/2 + 9q5/2 - 4q7/2 + q9/2

A2 (sl(3)) Invariant: q-18 - 2q-16 + 3q-14 - 2q-12 + 3q-10 + 4q-8 - q-6 + 7q-4 - 4q-2 + 4 - 2q2 - 2q4 + 2q6 - 3q8 + 2q10 - q12

HOMFLY-PT Polynomial: a-1z-1 + 3a-1z + 5a-1z3 + 4a-1z5 + a-1z7 - 3az-1 - 8az - 13az3 - 13az5 - 6az7 - az9 + 2a3z-1 + 3a3z + 5a3z3 + 4a3z5 + a3z7

Kauffman Polynomial: - a-4z2 + 2a-4z4 - a-4z6 - 4a-3z3 + 9a-3z5 - 4a-3z7 - a-2 + 3a-2z2 - 9a-2z4 + 16a-2z6 - 7a-2z8 + a-1z-1 - 3a-1z + 7a-1z3 - 9a-1z5 + 14a-1z7 - 7a-1z9 - 3 + 13z2 - 27z4 + 27z6 - 6z8 - 3z10 + 3az-1 - 9az + 19az3 - 37az5 + 37az7 - 15az9 - 3a2 + 13a2z2 - 34a2z4 + 32a2z6 - 9a2z8 - 3a2z10 + 2a3z-1 - 4a3z + a3z3 - 5a3z5 + 11a3z7 - 8a3z9 + 4a4z2 - 13a4z4 + 18a4z6 - 10a4z8 + 2a5z - 6a5z3 + 13a5z5 - 8a5z7 + 5a6z4 - 4a6z6 + a7z3 - a7z5

Khovanov Homology:
trqj r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5
j = 10           1
j = 8          3
j = 6         61
j = 4        83
j = 2       116
j = 0      128
j = -2     1112
j = -4    911
j = -6   511
j = -8  49
j = -10 16
j = -12 3
j = -141


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 333]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 333]]
Out[4]=
PD[X[10, 1, 11, 2], X[12, 4, 13, 3], X[20, 5, 21, 6], X[16, 7, 17, 8],

>   X[8, 9, 1, 10], X[18, 12, 19, 11], X[6, 15, 7, 16], X[4, 14, 5, 13],

>   X[22, 18, 9, 17], X[2, 19, 3, 20], X[14, 22, 15, 21]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -8, 3, -7, 4, -5},

>   {5, -1, 6, -2, 8, -11, 7, -4, 9, -6, 10, -3, 11, -9}]
In[6]:=
Jones[L][q]
Out[6]=
  -(13/2)     4      9      14     20     22      23
-q        + ----- - ---- + ---- - ---- + ---- - ------- + 19 Sqrt[q] -
             11/2    9/2    7/2    5/2    3/2   Sqrt[q]
            q       q      q      q      q

        3/2      5/2      7/2    9/2
>   14 q    + 9 q    - 4 q    + q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -18    2     3     2     3    4     -6   7    4       2      4      6
4 + q    - --- + --- - --- + --- + -- - q   + -- - -- - 2 q  - 2 q  + 2 q  -
            16    14    12    10    8          4    2
           q     q     q     q     q          q    q

       8      10    12
>   3 q  + 2 q   - q
In[8]:=
HOMFLYPT[Link[11, Alternating, 333]][a, z]
Out[8]=
               3                             3                          5
 1    3 a   2 a    3 z              3     5 z          3      3  3   4 z
--- - --- + ---- + --- - 8 a z + 3 a  z + ---- - 13 a z  + 5 a  z  + ---- -
a z    z     z      a                      a                          a

                         7
          5      3  5   z         7    3  7      9
>   13 a z  + 4 a  z  + -- - 6 a z  + a  z  - a z
                        a
In[9]:=
Kauffman[Link[11, Alternating, 333]][a, z]
Out[9]=
                                 3
      -2      2    1    3 a   2 a    3 z              3        5         2
-3 - a   - 3 a  + --- + --- + ---- - --- - 9 a z - 4 a  z + 2 a  z + 13 z  -
                  a z    z     z      a

     2      2                           3      3
    z    3 z        2  2      4  2   4 z    7 z          3    3  3      5  3
>   -- + ---- + 13 a  z  + 4 a  z  - ---- + ---- + 19 a z  + a  z  - 6 a  z  +
     4     2                           3     a
    a     a                           a

                       4      4                                      5      5
     7  3       4   2 z    9 z        2  4       4  4      6  4   9 z    9 z
>   a  z  - 27 z  + ---- - ---- - 34 a  z  - 13 a  z  + 5 a  z  + ---- - ---- -
                      4      2                                      3     a
                     a      a                                      a

                                                    6       6
          5      3  5       5  5    7  5       6   z    16 z        2  6
>   37 a z  - 5 a  z  + 13 a  z  - a  z  + 27 z  - -- + ----- + 32 a  z  +
                                                    4     2
                                                   a     a

                            7       7
        4  6      6  6   4 z    14 z          7       3  7      5  7      8
>   18 a  z  - 4 a  z  - ---- + ----- + 37 a z  + 11 a  z  - 8 a  z  - 6 z  -
                           3      a
                          a

       8                           9
    7 z       2  8       4  8   7 z          9      3  9      10      2  10
>   ---- - 9 a  z  - 10 a  z  - ---- - 15 a z  - 8 a  z  - 3 z   - 3 a  z
      2                          a
     a
In[10]:=
Kh[L][q, t]
Out[10]=
     12     1        3        1        6        4       9       5      11
12 + -- + ------ + ------ + ------ + ------ + ----- + ----- + ----- + ----- +
      2    14  6    12  5    10  5    10  4    8  4    8  3    6  3    6  2
     q    q   t    q   t    q   t    q   t    q  t    q  t    q  t    q  t

      9      11     11              2        2  2      4  2      4  3
>   ----- + ---- + ---- + 8 t + 11 q  t + 6 q  t  + 8 q  t  + 3 q  t  +
     4  2    4      2
    q  t    q  t   q  t

       6  3    6  4      8  4    10  5
>   6 q  t  + q  t  + 3 q  t  + q   t
