This page is passe. Go here instead!

The 2-Component Link

L11a311

Visit L11a311's page at Knotilus!

Acknowledgement

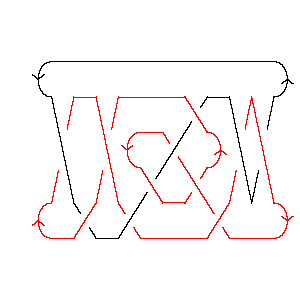

L11a311 as Morse Link
DrawMorseLink

PD Presentation: X10,1,11,2 X12,4,13,3 X22,12,9,11 X2,9,3,10 X20,18,21,17 X18,5,19,6 X4,19,5,20 X14,7,15,8 X16,13,17,14 X8,15,1,16 X6,22,7,21

Gauss Code: {{1, -4, 2, -7, 6, -11, 8, -10}, {4, -1, 3, -2, 9, -8, 10, -9, 5, -6, 7, -5, 11, -3}}

Jones Polynomial: q-15/2 - 4q-13/2 + 8q-11/2 - 14q-9/2 + 19q-7/2 - 23q-5/2 + 22q-3/2 - 20q-1/2 + 15q1/2 - 9q3/2 + 4q5/2 - q7/2

A2 (sl(3)) Invariant: - q-24 + 3q-20 - q-18 + q-16 + 3q-14 - 4q-12 + 4q-10 + q-8 + 2q-6 + 4q-4 - 4q-2 + 4 - 4q2 - q4 + 3q6 - 2q8 + q10

HOMFLY-PT Polynomial: - 2a-1z - 2a-1z3 - a-1z5 + 5az + 8az3 + 4az5 + az7 - a3z-1 - 8a3z - 8a3z3 - 3a3z5 + a5z-1 + 4a5z + 3a5z3 - a7z

Kauffman Polynomial: a-3z3 - a-3z5 - 2a-2z2 + 5a-2z4 - 4a-2z6 + 3a-1z - 8a-1z3 + 12a-1z5 - 8a-1z7 - 2z4 + 10z6 - 9z8 + 8az - 29az3 + 35az5 - 10az7 - 5az9 + 5a2z2 - 26a2z4 + 42a2z6 - 20a2z8 - a2z10 - a3z-1 + 13a3z - 41a3z3 + 42a3z5 - 3a3z7 - 9a3z9 + a4 + 4a4z2 - 27a4z4 + 41a4z6 - 17a4z8 - a4z10 - a5z-1 + 10a5z - 29a5z3 + 30a5z5 - 5a5z7 - 4a5z9 - 6a6z4 + 12a6z6 - 6a6z8 + 2a7z - 8a7z3 + 10a7z5 - 4a7z7 - a8z2 + 2a8z4 - a8z6

Khovanov Homology:
trqj r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4
j = 8           1
j = 6          3
j = 4         61
j = 2        93
j = 0       116
j = -2      1210
j = -4     1110
j = -6    812
j = -8   611
j = -10  39
j = -12 15
j = -14 3
j = -161


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 311]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 311]]
Out[4]=
PD[X[10, 1, 11, 2], X[12, 4, 13, 3], X[22, 12, 9, 11], X[2, 9, 3, 10],

>   X[20, 18, 21, 17], X[18, 5, 19, 6], X[4, 19, 5, 20], X[14, 7, 15, 8],

>   X[16, 13, 17, 14], X[8, 15, 1, 16], X[6, 22, 7, 21]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -4, 2, -7, 6, -11, 8, -10},

>   {4, -1, 3, -2, 9, -8, 10, -9, 5, -6, 7, -5, 11, -3}]
In[6]:=
Jones[L][q]
Out[6]=
 -(15/2)     4       8      14     19     23     22      20
q        - ----- + ----- - ---- + ---- - ---- + ---- - ------- + 15 Sqrt[q] -
            13/2    11/2    9/2    7/2    5/2    3/2   Sqrt[q]
           q       q       q      q      q      q

       3/2      5/2    7/2
>   9 q    + 4 q    - q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -24    3     -18    -16    3     4     4     -8   2    4    4       2
4 - q    + --- - q    + q    + --- - --- + --- + q   + -- + -- - -- - 4 q  -
            20                  14    12    10          6    4    2
           q                   q     q     q           q    q    q

     4      6      8    10
>   q  + 3 q  - 2 q  + q
In[8]:=
HOMFLYPT[Link[11, Alternating, 311]][a, z]
Out[8]=
   3     5                                             3
  a     a    2 z              3        5      7     2 z         3      3  3
-(--) + -- - --- + 5 a z - 8 a  z + 4 a  z - a  z - ---- + 8 a z  - 8 a  z  +
  z     z     a                                      a

               5
       5  3   z         5      3  5      7
>   3 a  z  - -- + 4 a z  - 3 a  z  + a z
              a
In[9]:=
Kauffman[Link[11, Alternating, 311]][a, z]
Out[9]=
      3    5                                                 2
 4   a    a    3 z               3         5        7     2 z       2  2
a  - -- - -- + --- + 8 a z + 13 a  z + 10 a  z + 2 a  z - ---- + 5 a  z  +
     z    z     a                                           2
                                                           a

                       3      3
       4  2    8  2   z    8 z          3       3  3       5  3      7  3
>   4 a  z  - a  z  + -- - ---- - 29 a z  - 41 a  z  - 29 a  z  - 8 a  z  -
                       3    a
                      a

              4                                              5       5
       4   5 z        2  4       4  4      6  4      8  4   z    12 z
>   2 z  + ---- - 26 a  z  - 27 a  z  - 6 a  z  + 2 a  z  - -- + ----- +
             2                                               3     a
            a                                               a

                                                          6
          5       3  5       5  5       7  5       6   4 z        2  6
>   35 a z  + 42 a  z  + 30 a  z  + 10 a  z  + 10 z  - ---- + 42 a  z  +
                                                         2
                                                        a

                                     7
        4  6       6  6    8  6   8 z          7      3  7      5  7
>   41 a  z  + 12 a  z  - a  z  - ---- - 10 a z  - 3 a  z  - 5 a  z  -
                                   a

       7  7      8       2  8       4  8      6  8        9      3  9
>   4 a  z  - 9 z  - 20 a  z  - 17 a  z  - 6 a  z  - 5 a z  - 9 a  z  -

       5  9    2  10    4  10
>   4 a  z  - a  z   - a  z
In[10]:=
Kh[L][q, t]
Out[10]=
     10     1        3        1        5        3        9        6      11
11 + -- + ------ + ------ + ------ + ------ + ------ + ------ + ----- + ----- +
      2    16  7    14  6    12  6    12  5    10  5    10  4    8  4    8  3
     q    q   t    q   t    q   t    q   t    q   t    q   t    q  t    q  t

      8      12      11      10     12             2        2  2      4  2
>   ----- + ----- + ----- + ---- + ---- + 6 t + 9 q  t + 3 q  t  + 6 q  t  +
     6  3    6  2    4  2    4      2
    q  t    q  t    q  t    q  t   q  t

     4  3      6  3    8  4
>   q  t  + 3 q  t  + q  t
