The 2-Component Link

L11a297

Visit L11a297's page at Knotilus!

Acknowledgement

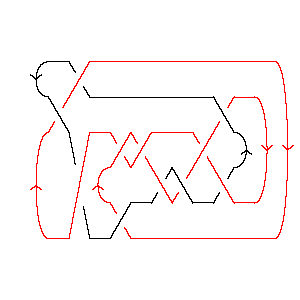

L11a297 as Morse Link
DrawMorseLink

PD Presentation: X10,1,11,2 X12,3,13,4 X14,21,15,22 X16,5,17,6 X18,8,19,7 X20,17,21,18 X4,15,5,16 X6,20,7,19 X22,13,9,14 X2,9,3,10 X8,11,1,12

Gauss Code: {{1, -10, 2, -7, 4, -8, 5, -11}, {10, -1, 11, -2, 9, -3, 7, -4, 6, -5, 8, -6, 3, -9}}

Jones Polynomial: q-21/2 - 3q-19/2 + 6q-17/2 - 10q-15/2 + 13q-13/2 - 16q-11/2 + 16q-9/2 - 14q-7/2 + 10q-5/2 - 7q-3/2 + 3q-1/2 - q1/2

A2 (sl(3)) Invariant: - q-32 + q-30 - 2q-26 + 3q-24 - q-22 + 3q-18 - q-16 + 3q-14 - q-12 + q-10 + 3q-8 - 2q-6 + 3q-4 - 1 + q2

HOMFLY-PT Polynomial: - az - az3 - a3z-1 - 3a3z + a3z5 + a5z-1 + 3a5z + 4a5z3 + 2a5z5 + a7z3 + a7z5 - a9z - a9z3

Kauffman Polynomial: - az + 2az3 - az5 - a2z2 + 5a2z4 - 3a2z6 - a3z-1 + 5a3z - 6a3z3 + 9a3z5 - 5a3z7 + a4 - 3a4z4 + 7a4z6 - 5a4z8 - a5z-1 + 8a5z - 18a5z3 + 14a5z5 - 2a5z7 - 3a5z9 + 2a6z2 - 16a6z4 + 18a6z6 - 7a6z8 - a6z10 + 3a7z - 10a7z3 + a7z5 + 9a7z7 - 6a7z9 + 5a8z2 - 17a8z4 + 19a8z6 - 6a8z8 - a8z10 + 3a9z - 7a9z3 + 6a9z5 + 3a9z7 - 3a9z9 + 2a10z2 - 6a10z4 + 10a10z6 - 4a10z8 + 2a11z - 7a11z3 + 9a11z5 - 3a11z7 - 2a12z2 + 3a12z4 - a12z6

Khovanov Homology:
trqj r = -9r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2
j = 2           1
j = 0          2
j = -2         51
j = -4        63
j = -6       84
j = -8      86
j = -10     88
j = -12    69
j = -14   47
j = -16  26
j = -18 14
j = -20 2
j = -221


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 297]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 297]]
Out[4]=
PD[X[10, 1, 11, 2], X[12, 3, 13, 4], X[14, 21, 15, 22], X[16, 5, 17, 6],

>   X[18, 8, 19, 7], X[20, 17, 21, 18], X[4, 15, 5, 16], X[6, 20, 7, 19],

>   X[22, 13, 9, 14], X[2, 9, 3, 10], X[8, 11, 1, 12]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -7, 4, -8, 5, -11},

>   {10, -1, 11, -2, 9, -3, 7, -4, 6, -5, 8, -6, 3, -9}]
In[6]:=
Jones[L][q]
Out[6]=
 -(21/2)     3       6      10      13      16      16     14     10     7
q        - ----- + ----- - ----- + ----- - ----- + ---- - ---- + ---- - ---- +
            19/2    17/2    15/2    13/2    11/2    9/2    7/2    5/2    3/2
           q       q       q       q       q       q      q      q      q

       3
>   ------- - Sqrt[q]
    Sqrt[q]
In[7]:=
A2Invariant[L][q]
Out[7]=
      -32    -30    2     3     -22    3     -16    3     -12    -10   3
-1 - q    + q    - --- + --- - q    + --- - q    + --- - q    + q    + -- -
                    26    24           18           14                  8
                   q     q            q            q                   q

    2    3     2
>   -- + -- + q
     6    4
    q    q
In[8]:=
HOMFLYPT[Link[11, Alternating, 297]][a, z]
Out[8]=
   3     5
  a     a             3        5      9        3      5  3    7  3    9  3
-(--) + -- - a z - 3 a  z + 3 a  z - a  z - a z  + 4 a  z  + a  z  - a  z  +
  z     z

     3  5      5  5    7  5
>   a  z  + 2 a  z  + a  z
In[9]:=
Kauffman[Link[11, Alternating, 297]][a, z]
Out[9]=
      3    5
 4   a    a             3        5        7        9        11      2  2
a  - -- - -- - a z + 5 a  z + 8 a  z + 3 a  z + 3 a  z + 2 a   z - a  z  +
     z    z

       6  2      8  2      10  2      12  2        3      3  3       5  3
>   2 a  z  + 5 a  z  + 2 a   z  - 2 a   z  + 2 a z  - 6 a  z  - 18 a  z  -

        7  3      9  3      11  3      2  4      4  4       6  4       8  4
>   10 a  z  - 7 a  z  - 7 a   z  + 5 a  z  - 3 a  z  - 16 a  z  - 17 a  z  -

       10  4      12  4      5      3  5       5  5    7  5      9  5
>   6 a   z  + 3 a   z  - a z  + 9 a  z  + 14 a  z  + a  z  + 6 a  z  +

       11  5      2  6      4  6       6  6       8  6       10  6    12  6
>   9 a   z  - 3 a  z  + 7 a  z  + 18 a  z  + 19 a  z  + 10 a   z  - a   z  -

       3  7      5  7      7  7      9  7      11  7      4  8      6  8
>   5 a  z  - 2 a  z  + 9 a  z  + 3 a  z  - 3 a   z  - 5 a  z  - 7 a  z  -

       8  8      10  8      5  9      7  9      9  9    6  10    8  10
>   6 a  z  - 4 a   z  - 3 a  z  - 6 a  z  - 3 a  z  - a  z   - a  z
In[10]:=
Kh[L][q, t]
Out[10]=
3    5      1        2        1        4        2        6        4
-- + -- + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
 4    2    22  9    20  8    18  8    18  7    16  7    16  6    14  6
q    q    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      7        6        9        8        8        8       6       8      4
>   ------ + ------ + ------ + ------ + ------ + ----- + ----- + ----- + ---- +
     14  5    12  5    12  4    10  4    10  3    8  3    8  2    6  2    6
    q   t    q   t    q   t    q   t    q   t    q  t    q  t    q  t    q  t

     6           t     2  2
>   ---- + 2 t + -- + q  t
     4            2
    q  t         q
