This page is passe. Go here instead!

The 2-Component Link

L11a212

Visit L11a212's page at Knotilus!

Acknowledgement

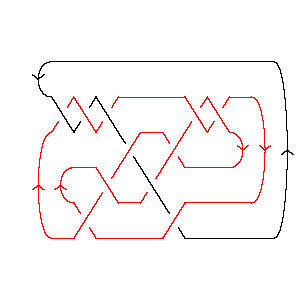

L11a212 as Morse Link
DrawMorseLink

PD Presentation: X8192 X2,9,3,10 X10,3,11,4 X14,8,15,7 X6,13,1,14 X20,17,21,18 X16,5,17,6 X18,11,19,12 X12,19,13,20 X22,16,7,15 X4,21,5,22

Gauss Code: {{1, -2, 3, -11, 7, -5}, {4, -1, 2, -3, 8, -9, 5, -4, 10, -7, 6, -8, 9, -6, 11, -10}}

Jones Polynomial: q-23/2 - 4q-21/2 + 8q-19/2 - 13q-17/2 + 17q-15/2 - 19q-13/2 + 18q-11/2 - 16q-9/2 + 11q-7/2 - 7q-5/2 + 3q-3/2 - q-1/2

A2 (sl(3)) Invariant: - q-34 + 2q-32 - q-30 + 2q-26 - 3q-24 + 4q-22 - q-20 + 2q-18 + 3q-16 - 2q-14 + 4q-12 - 2q-10 + q-8 + q-6 - q-4 + q-2

HOMFLY-PT Polynomial: - 2a3z - 3a3z3 - a3z5 - a5z-1 - 2a5z + a5z3 + 3a5z5 + a5z7 + a7z-1 + a7z + 2a7z3 + 3a7z5 + a7z7 - 2a9z3 - a9z5

Kauffman Polynomial: 2a3z - 5a3z3 + 4a3z5 - a3z7 + 4a4z2 - 12a4z4 + 11a4z6 - 3a4z8 + a5z-1 - 3a5z + 3a5z3 - 9a5z5 + 12a5z7 - 4a5z9 - a6 + 10a6z2 - 28a6z4 + 25a6z6 - 3a6z8 - 2a6z10 + a7z-1 - 3a7z + 7a7z3 - 22a7z5 + 30a7z7 - 11a7z9 + 7a8z2 - 31a8z4 + 39a8z6 - 11a8z8 - 2a8z10 + 2a9z - 8a9z3 + 9a9z5 + 6a9z7 - 7a9z9 - 7a10z4 + 17a10z6 - 11a10z8 - 5a11z3 + 14a11z5 - 11a11z7 - a12z2 + 7a12z4 - 8a12z6 + 2a13z3 - 4a13z5 - a14z4

Khovanov Homology:
trqj r = -9r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2
j = 0           1
j = -2          2
j = -4         51
j = -6        73
j = -8       94
j = -10      97
j = -12     109
j = -14    79
j = -16   610
j = -18  38
j = -20 15
j = -22 3
j = -241


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 212]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 212]]
Out[4]=
PD[X[8, 1, 9, 2], X[2, 9, 3, 10], X[10, 3, 11, 4], X[14, 8, 15, 7],

>   X[6, 13, 1, 14], X[20, 17, 21, 18], X[16, 5, 17, 6], X[18, 11, 19, 12],

>   X[12, 19, 13, 20], X[22, 16, 7, 15], X[4, 21, 5, 22]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -2, 3, -11, 7, -5},

>   {4, -1, 2, -3, 8, -9, 5, -4, 10, -7, 6, -8, 9, -6, 11, -10}]
In[6]:=
Jones[L][q]
Out[6]=
 -(23/2)     4       8      13      17      19      18      16     11     7
q        - ----- + ----- - ----- + ----- - ----- + ----- - ---- + ---- - ---- +
            21/2    19/2    17/2    15/2    13/2    11/2    9/2    7/2    5/2
           q       q       q       q       q       q       q      q      q

     3        1
>   ---- - -------
     3/2   Sqrt[q]
    q
In[7]:=
A2Invariant[L][q]
Out[7]=
  -34    2     -30    2     3     4     -20    2     3     2     4     2
-q    + --- - q    + --- - --- + --- - q    + --- + --- - --- + --- - --- +
         32           26    24    22           18    16    14    12    10
        q            q     q     q            q     q     q     q     q

     -8    -6    -4    -2
>   q   + q   - q   + q
In[8]:=
HOMFLYPT[Link[11, Alternating, 212]][a, z]
Out[8]=
   5     7
  a     a       3        5      7        3  3    5  3      7  3      9  3
-(--) + -- - 2 a  z - 2 a  z + a  z - 3 a  z  + a  z  + 2 a  z  - 2 a  z  -
  z     z

     3  5      5  5      7  5    9  5    5  7    7  7
>   a  z  + 3 a  z  + 3 a  z  - a  z  + a  z  + a  z
In[9]:=
Kauffman[Link[11, Alternating, 212]][a, z]
Out[9]=
       5    7
  6   a    a       3        5        7        9        4  2       6  2
-a  + -- + -- + 2 a  z - 3 a  z - 3 a  z + 2 a  z + 4 a  z  + 10 a  z  +
      z    z

       8  2    12  2      3  3      5  3      7  3      9  3      11  3
>   7 a  z  - a   z  - 5 a  z  + 3 a  z  + 7 a  z  - 8 a  z  - 5 a   z  +

       13  3       4  4       6  4       8  4      10  4      12  4    14  4
>   2 a   z  - 12 a  z  - 28 a  z  - 31 a  z  - 7 a   z  + 7 a   z  - a   z  +

       3  5      5  5       7  5      9  5       11  5      13  5       4  6
>   4 a  z  - 9 a  z  - 22 a  z  + 9 a  z  + 14 a   z  - 4 a   z  + 11 a  z  +

        6  6       8  6       10  6      12  6    3  7       5  7       7  7
>   25 a  z  + 39 a  z  + 17 a   z  - 8 a   z  - a  z  + 12 a  z  + 30 a  z  +

       9  7       11  7      4  8      6  8       8  8       10  8      5  9
>   6 a  z  - 11 a   z  - 3 a  z  - 3 a  z  - 11 a  z  - 11 a   z  - 4 a  z  -

        7  9      9  9      6  10      8  10
>   11 a  z  - 7 a  z  - 2 a  z   - 2 a  z
In[10]:=
Kh[L][q, t]
Out[10]=
3    5      1        3        1        5        3        8        6
-- + -- + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
 6    4    24  9    22  8    20  8    20  7    18  7    18  6    16  6
q    q    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      10       7        9        10       9        9        7        9
>   ------ + ------ + ------ + ------ + ------ + ------ + ------ + ----- +
     16  5    14  5    14  4    12  4    12  3    10  3    10  2    8  2
    q   t    q   t    q   t    q   t    q   t    q   t    q   t    q  t

     4      7     t    2 t    2
>   ---- + ---- + -- + --- + t
     8      6      4    2
    q  t   q  t   q    q
