This page is passe. Go here instead!

The 2-Component Link

L11a208

Visit L11a208's page at Knotilus!

Acknowledgement

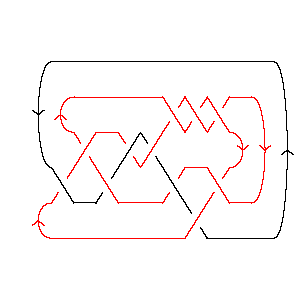

L11a208 as Morse Link
DrawMorseLink

PD Presentation: X8192 X18,9,19,10 X6718 X20,13,21,14 X10,4,11,3 X16,6,17,5 X4,12,5,11 X22,15,7,16 X12,19,13,20 X14,21,15,22 X2,18,3,17

Gauss Code: {{1, -11, 5, -7, 6, -3}, {3, -1, 2, -5, 7, -9, 4, -10, 8, -6, 11, -2, 9, -4, 10, -8}}

Jones Polynomial: q-17/2 - 3q-15/2 + 6q-13/2 - 9q-11/2 + 13q-9/2 - 14q-7/2 + 13q-5/2 - 13q-3/2 + 8q-1/2 - 6q1/2 + 3q3/2 - q5/2

A2 (sl(3)) Invariant: - q-24 + q-22 - 2q-20 + q-18 - 2q-16 - 3q-14 - 3q-10 + 6q-8 + 2q-6 + 5q-4 + 3q-2 + 2q2 - q4 + q6

HOMFLY-PT Polynomial: - 3az-1 - 6az - 8az3 - 5az5 - az7 + 5a3z-1 + 12a3z + 21a3z3 + 18a3z5 + 7a3z7 + a3z9 - 2a5z-1 - 5a5z - 8a5z3 - 5a5z5 - a5z7

Kauffman Polynomial: a-1z - 4a-1z3 + 4a-1z5 - a-1z7 + 2z2 - 12z4 + 12z6 - 3z8 + 3az-1 - 8az + 14az3 - 20az5 + 16az7 - 4az9 - 5a2 + 12a2z2 - 19a2z4 + 12a2z6 + 2a2z8 - 2a2z10 + 5a3z-1 - 15a3z + 38a3z3 - 50a3z5 + 35a3z7 - 9a3z9 - 5a4 + 12a4z2 - 19a4z4 + 15a4z6 - a4z8 - 2a4z10 + 2a5z-1 - 6a5z + 13a5z3 - 15a5z5 + 12a5z7 - 5a5z9 - 2a6z2 - 5a6z4 + 10a6z6 - 6a6z8 - 4a7z3 + 8a7z5 - 6a7z7 + a8 - 3a8z2 + 6a8z4 - 5a8z6 + 3a9z3 - 3a9z5 + a10z2 - a10z4

Khovanov Homology:
trqj r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4
j = 6           1
j = 4          2
j = 2         41
j = 0        53
j = -2       83
j = -4      66
j = -6     87
j = -8    56
j = -10   48
j = -12  25
j = -14 14
j = -16 2
j = -181


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 208]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 208]]
Out[4]=
PD[X[8, 1, 9, 2], X[18, 9, 19, 10], X[6, 7, 1, 8], X[20, 13, 21, 14],

>   X[10, 4, 11, 3], X[16, 6, 17, 5], X[4, 12, 5, 11], X[22, 15, 7, 16],

>   X[12, 19, 13, 20], X[14, 21, 15, 22], X[2, 18, 3, 17]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -11, 5, -7, 6, -3},

>   {3, -1, 2, -5, 7, -9, 4, -10, 8, -6, 11, -2, 9, -4, 10, -8}]
In[6]:=
Jones[L][q]
Out[6]=
 -(17/2)     3       6       9      13     14     13     13       8
q        - ----- + ----- - ----- + ---- - ---- + ---- - ---- + ------- -
            15/2    13/2    11/2    9/2    7/2    5/2    3/2   Sqrt[q]
           q       q       q       q      q      q      q

                   3/2    5/2
>   6 Sqrt[q] + 3 q    - q
In[7]:=
A2Invariant[L][q]
Out[7]=
  -24    -22    2     -18    2     3     3    6    2    5    3       2    4    6
-q    + q    - --- + q    - --- - --- - --- + -- + -- + -- + -- + 2 q  - q  + q
                20           16    14    10    8    6    4    2
               q            q     q     q     q    q    q    q
In[8]:=
HOMFLYPT[Link[11, Alternating, 208]][a, z]
Out[8]=
          3      5
-3 a   5 a    2 a                3        5          3       3  3      5  3
---- + ---- - ---- - 6 a z + 12 a  z - 5 a  z - 8 a z  + 21 a  z  - 8 a  z  -
 z      z      z

         5       3  5      5  5      7      3  7    5  7    3  9
>   5 a z  + 18 a  z  - 5 a  z  - a z  + 7 a  z  - a  z  + a  z
In[9]:=
Kauffman[Link[11, Alternating, 208]][a, z]
Out[9]=
                             3      5
    2      4    8   3 a   5 a    2 a    z               3        5        2
-5 a  - 5 a  + a  + --- + ---- + ---- + - - 8 a z - 15 a  z - 6 a  z + 2 z  +
                     z     z      z     a

                                                          3
        2  2       4  2      6  2      8  2    10  2   4 z          3
>   12 a  z  + 12 a  z  - 2 a  z  - 3 a  z  + a   z  - ---- + 14 a z  +
                                                        a

        3  3       5  3      7  3      9  3       4       2  4       4  4
>   38 a  z  + 13 a  z  - 4 a  z  + 3 a  z  - 12 z  - 19 a  z  - 19 a  z  -

                                    5
       6  4      8  4    10  4   4 z          5       3  5       5  5
>   5 a  z  + 6 a  z  - a   z  + ---- - 20 a z  - 50 a  z  - 15 a  z  +
                                  a

                                                                            7
       7  5      9  5       6       2  6       4  6       6  6      8  6   z
>   8 a  z  - 3 a  z  + 12 z  + 12 a  z  + 15 a  z  + 10 a  z  - 5 a  z  - -- +
                                                                           a

          7       3  7       5  7      7  7      8      2  8    4  8
>   16 a z  + 35 a  z  + 12 a  z  - 6 a  z  - 3 z  + 2 a  z  - a  z  -

       6  8        9      3  9      5  9      2  10      4  10
>   6 a  z  - 4 a z  - 9 a  z  - 5 a  z  - 2 a  z   - 2 a  z
In[10]:=
Kh[L][q, t]
Out[10]=
6    8      1        2        1        4        2        5        4
-- + -- + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
 4    2    18  7    16  6    14  6    14  5    12  5    12  4    10  4
q    q    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      8        5       6       8      7      6           3 t      2      2  2
>   ------ + ----- + ----- + ----- + ---- + ---- + 5 t + --- + 3 t  + 4 q  t  +
     10  3    8  3    8  2    6  2    6      4            2
    q   t    q  t    q  t    q  t    q  t   q  t         q

     2  3      4  3    6  4
>   q  t  + 2 q  t  + q  t
