This page is passe. Go here instead!

The 2-Component Link

L11a198

Visit L11a198's page at Knotilus!

Acknowledgement

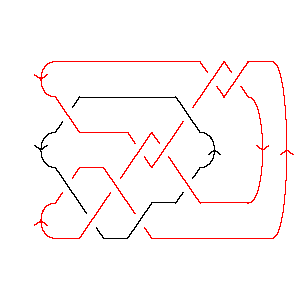

L11a198 as Morse Link
DrawMorseLink

PD Presentation: X8192 X10,4,11,3 X22,10,7,9 X2738 X20,15,21,16 X6,14,1,13 X18,11,19,12 X16,6,17,5 X12,17,13,18 X4,20,5,19 X14,21,15,22

Gauss Code: {{1, -4, 2, -10, 8, -6}, {4, -1, 3, -2, 7, -9, 6, -11, 5, -8, 9, -7, 10, -5, 11, -3}}

Jones Polynomial: - q-11/2 + 4q-9/2 - 8q-7/2 + 14q-5/2 - 19q-3/2 + 21q-1/2 - 23q1/2 + 19q3/2 - 15q5/2 + 9q7/2 - 4q9/2 + q11/2

A2 (sl(3)) Invariant: q-18 - 3q-14 + q-12 - q-10 - 3q-8 + 4q-6 - 2q-4 + 3q-2 + 3 + 6q4 - 3q6 + 4q8 + q10 - 3q12 + 2q14 - q16

HOMFLY-PT Polynomial: 2a-3z + 2a-3z3 + a-3z5 - 2a-1z-1 - 6a-1z - 8a-1z3 - 4a-1z5 - a-1z7 + 3az-1 + 8az + 8az3 + 3az5 - a3z-1 - 4a3z - 3a3z3 + a5z

Kauffman Polynomial: - a-6z4 + a-5z3 - 4a-5z5 - 2a-4z2 + 7a-4z4 - 9a-4z6 + 4a-3z - 13a-3z3 + 20a-3z5 - 14a-3z7 - 6a-2z4 + 20a-2z6 - 14a-2z8 - 2a-1z-1 + 12a-1z - 35a-1z3 + 39a-1z5 - 3a-1z7 - 8a-1z9 + 3 + 6z2 - 43z4 + 61z6 - 20z8 - 2z10 - 3az-1 + 11az - 27az3 + 10az5 + 24az7 - 13az9 + 3a2 + 9a2z2 - 45a2z4 + 46a2z6 - 10a2z8 - 2a2z10 - a3z-1 + 4a3z - 9a3z3 - 2a3z5 + 12a3z7 - 5a3z9 + a4 + 5a4z2 - 16a4z4 + 14a4z6 - 4a4z8 + a5z - 3a5z3 + 3a5z5 - a5z7

Khovanov Homology:
trqj r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5
j = 12           1
j = 10          3
j = 8         61
j = 6        93
j = 4       117
j = 2      128
j = 0     1012
j = -2    911
j = -4   510
j = -6  39
j = -8 15
j = -10 3
j = -121


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 198]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 198]]
Out[4]=
PD[X[8, 1, 9, 2], X[10, 4, 11, 3], X[22, 10, 7, 9], X[2, 7, 3, 8],

>   X[20, 15, 21, 16], X[6, 14, 1, 13], X[18, 11, 19, 12], X[16, 6, 17, 5],

>   X[12, 17, 13, 18], X[4, 20, 5, 19], X[14, 21, 15, 22]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -4, 2, -10, 8, -6},

>   {4, -1, 3, -2, 7, -9, 6, -11, 5, -8, 9, -7, 10, -5, 11, -3}]
In[6]:=
Jones[L][q]
Out[6]=
  -(11/2)    4      8      14     19      21                       3/2
-q        + ---- - ---- + ---- - ---- + ------- - 23 Sqrt[q] + 19 q    -
             9/2    7/2    5/2    3/2   Sqrt[q]
            q      q      q      q

        5/2      7/2      9/2    11/2
>   15 q    + 9 q    - 4 q    + q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -18    3     -12    -10   3    4    2    3       4      6      8    10
3 + q    - --- + q    - q    - -- + -- - -- + -- + 6 q  - 3 q  + 4 q  + q   -
            14                  8    6    4    2
           q                   q    q    q    q

       12      14    16
>   3 q   + 2 q   - q
In[8]:=
HOMFLYPT[Link[11, Alternating, 198]][a, z]
Out[8]=
             3                                          3      3
-2    3 a   a    2 z   6 z              3      5     2 z    8 z         3
--- + --- - -- + --- - --- + 8 a z - 4 a  z + a  z + ---- - ---- + 8 a z  -
a z    z    z     3     a                              3     a
                 a                                    a

               5      5             7
       3  3   z    4 z         5   z
>   3 a  z  + -- - ---- + 3 a z  - --
               3    a              a
              a
In[9]:=
Kauffman[Link[11, Alternating, 198]][a, z]
Out[9]=
                             3
       2    4    2    3 a   a    4 z   12 z               3      5        2
3 + 3 a  + a  - --- - --- - -- + --- + ---- + 11 a z + 4 a  z + a  z + 6 z  -
                a z    z    z     3     a
                                 a

       2                        3       3       3
    2 z       2  2      4  2   z    13 z    35 z          3      3  3
>   ---- + 9 a  z  + 5 a  z  + -- - ----- - ----- - 27 a z  - 9 a  z  -
      4                         5     3       a
     a                         a     a

                       4      4      4                            5       5
       5  3       4   z    7 z    6 z        2  4       4  4   4 z    20 z
>   3 a  z  - 43 z  - -- + ---- - ---- - 45 a  z  - 16 a  z  - ---- + ----- +
                       6     4      2                            5      3
                      a     a      a                            a      a

        5                                            6       6
    39 z          5      3  5      5  5       6   9 z    20 z        2  6
>   ----- + 10 a z  - 2 a  z  + 3 a  z  + 61 z  - ---- + ----- + 46 a  z  +
      a                                             4      2
                                                   a      a

                   7      7                                            8
        4  6   14 z    3 z          7       3  7    5  7       8   14 z
>   14 a  z  - ----- - ---- + 24 a z  + 12 a  z  - a  z  - 20 z  - ----- -
                 3      a                                            2
                a                                                   a

                            9
        2  8      4  8   8 z          9      3  9      10      2  10
>   10 a  z  - 4 a  z  - ---- - 13 a z  - 5 a  z  - 2 z   - 2 a  z
                          a
In[10]:=
Kh[L][q, t]
Out[10]=
         2     1        3        1       5       3       9       5      10
12 + 12 q  + ------ + ------ + ----- + ----- + ----- + ----- + ----- + ----- +
              12  6    10  5    8  5    8  4    6  4    6  3    4  3    4  2
             q   t    q   t    q  t    q  t    q  t    q  t    q  t    q  t

      9     10    11       2         4        4  2      6  2      6  3
>   ----- + -- + ---- + 8 q  t + 11 q  t + 7 q  t  + 9 q  t  + 3 q  t  +
     2  2   t     2
    q  t         q  t

       8  3    8  4      10  4    12  5
>   6 q  t  + q  t  + 3 q   t  + q   t
