This page is passe. Go here instead!

The 2-Component Link

L11a186

Visit L11a186's page at Knotilus!

Acknowledgement

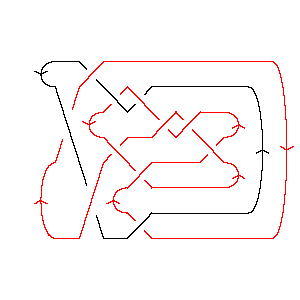

L11a186 as Morse Link
DrawMorseLink

PD Presentation: X8192 X10,3,11,4 X22,18,7,17 X16,5,17,6 X4,15,5,16 X14,22,15,21 X18,12,19,11 X20,14,21,13 X12,20,13,19 X2738 X6,9,1,10

Gauss Code: {{1, -10, 2, -5, 4, -11}, {10, -1, 11, -2, 7, -9, 8, -6, 5, -4, 3, -7, 9, -8, 6, -3}}

Jones Polynomial: - q-11/2 + 2q-9/2 - 5q-7/2 + 7q-5/2 - 11q-3/2 + 12q-1/2 - 13q1/2 + 12q3/2 - 9q5/2 + 6q7/2 - 3q9/2 + q11/2

A2 (sl(3)) Invariant: q-16 + 2q-12 + 3q-10 + 2q-8 + 5q-6 + q-2 - 3q2 + q4 - 3q6 + q8 - q12 + q14 - q16

HOMFLY-PT Polynomial: 2a-3z + 3a-3z3 + a-3z5 + 2a-1z-1 + a-1z - 4a-1z3 - 4a-1z5 - a-1z7 - 5az-1 - 11az - 10az3 - 5az5 - az7 + 3a3z-1 + 5a3z + 4a3z3 + a3z5

Kauffman Polynomial: a-6z2 - a-6z4 + 3a-5z3 - 3a-5z5 + a-4 - 3a-4z2 + 6a-4z4 - 5a-4z6 + 2a-3z - 7a-3z3 + 9a-3z5 - 6a-3z7 - 4a-2z2 + 6a-2z6 - 5a-2z8 + 2a-1z-1 - 3a-1z - 5a-1z3 + 7a-1z5 + a-1z7 - 3a-1z9 - 5 + 19z2 - 27z4 + 21z6 - 5z8 - z10 + 5az-1 - 22az + 40az3 - 36az5 + 22az7 - 6az9 - 5a2 + 20a2z2 - 28a2z4 + 18a2z6 - 2a2z8 - a2z10 + 3a3z-1 - 15a3z + 28a3z3 - 26a3z5 + 14a3z7 - 3a3z9 + a4z2 - 8a4z4 + 8a4z6 - 2a4z8 + 2a5z - 7a5z3 + 5a5z5 - a5z7

Khovanov Homology:
trqj r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5
j = 12           1
j = 10          2
j = 8         41
j = 6        52
j = 4       74
j = 2      65
j = 0     78
j = -2    45
j = -4   37
j = -6  24
j = -8  3
j = -1012
j = -121


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 186]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 186]]
Out[4]=
PD[X[8, 1, 9, 2], X[10, 3, 11, 4], X[22, 18, 7, 17], X[16, 5, 17, 6],

>   X[4, 15, 5, 16], X[14, 22, 15, 21], X[18, 12, 19, 11], X[20, 14, 21, 13],

>   X[12, 20, 13, 19], X[2, 7, 3, 8], X[6, 9, 1, 10]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -5, 4, -11},

>   {10, -1, 11, -2, 7, -9, 8, -6, 5, -4, 3, -7, 9, -8, 6, -3}]
In[6]:=
Jones[L][q]
Out[6]=
  -(11/2)    2      5      7      11      12                       3/2
-q        + ---- - ---- + ---- - ---- + ------- - 13 Sqrt[q] + 12 q    -
             9/2    7/2    5/2    3/2   Sqrt[q]
            q      q      q      q

       5/2      7/2      9/2    11/2
>   9 q    + 6 q    - 3 q    + q
In[7]:=
A2Invariant[L][q]
Out[7]=
 -16    2     3    2    5     -2      2    4      6    8    12    14    16
q    + --- + --- + -- + -- + q   - 3 q  + q  - 3 q  + q  - q   + q   - q
        12    10    8    6
       q     q     q    q
In[8]:=
HOMFLYPT[Link[11, Alternating, 186]][a, z]
Out[8]=
               3                                  3      3
 2    5 a   3 a    2 z   z               3     3 z    4 z          3
--- - --- + ---- + --- + - - 11 a z + 5 a  z + ---- - ---- - 10 a z  +
a z    z     z      3    a                       3     a
                   a                            a

               5      5                     7
       3  3   z    4 z         5    3  5   z       7
>   4 a  z  + -- - ---- - 5 a z  + a  z  - -- - a z
               3    a                      a
              a
In[9]:=
Kauffman[Link[11, Alternating, 186]][a, z]
Out[9]=
                                 3
      -4      2    2    5 a   3 a    2 z   3 z                3        5
-5 + a   - 5 a  + --- + --- + ---- + --- - --- - 22 a z - 15 a  z + 2 a  z +
                  a z    z     z      3     a
                                     a

             2      2      2                         3      3      3
        2   z    3 z    4 z        2  2    4  2   3 z    7 z    5 z
>   19 z  + -- - ---- - ---- + 20 a  z  + a  z  + ---- - ---- - ---- +
             6     4      2                         5      3     a
            a     a      a                         a      a

                                            4      4
          3       3  3      5  3       4   z    6 z        2  4      4  4
>   40 a z  + 28 a  z  - 7 a  z  - 27 z  - -- + ---- - 28 a  z  - 8 a  z  -
                                            6     4
                                           a     a

       5      5      5                                             6      6
    3 z    9 z    7 z          5       3  5      5  5       6   5 z    6 z
>   ---- + ---- + ---- - 36 a z  - 26 a  z  + 5 a  z  + 21 z  - ---- + ---- +
      5      3     a                                              4      2
     a      a                                                    a      a

                            7    7                                          8
        2  6      4  6   6 z    z          7       3  7    5  7      8   5 z
>   18 a  z  + 8 a  z  - ---- + -- + 22 a z  + 14 a  z  - a  z  - 5 z  - ---- -
                           3    a                                          2
                          a                                               a

                           9
       2  8      4  8   3 z         9      3  9    10    2  10
>   2 a  z  - 2 a  z  - ---- - 6 a z  - 3 a  z  - z   - a  z
                         a
In[10]:=
Kh[L][q, t]
Out[10]=
       2     1        1        2        3       2       4       3       7
8 + 6 q  + ------ + ------ + ------ + ----- + ----- + ----- + ----- + ----- +
            12  6    10  6    10  5    8  4    6  4    6  3    4  3    4  2
           q   t    q   t    q   t    q  t    q  t    q  t    q  t    q  t

      4     7    5        2        4        4  2      6  2      6  3
>   ----- + - + ---- + 5 q  t + 7 q  t + 4 q  t  + 5 q  t  + 2 q  t  +
     2  2   t    2
    q  t        q  t

       8  3    8  4      10  4    12  5
>   4 q  t  + q  t  + 2 q   t  + q   t
