This page is passe. Go here instead!

The 2-Component Link

L11a158

Visit L11a158's page at Knotilus!

Acknowledgement

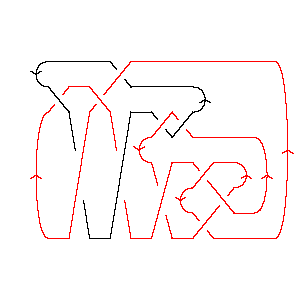

L11a158 as Morse Link
DrawMorseLink

PD Presentation: X8192 X10,4,11,3 X22,10,7,9 X2738 X16,12,17,11 X14,5,15,6 X4,15,5,16 X20,18,21,17 X18,13,19,14 X12,19,13,20 X6,22,1,21

Gauss Code: {{1, -4, 2, -7, 6, -11}, {4, -1, 3, -2, 5, -10, 9, -6, 7, -5, 8, -9, 10, -8, 11, -3}}

Jones Polynomial: - q-11/2 + 3q-9/2 - 7q-7/2 + 11q-5/2 - 16q-3/2 + 18q-1/2 - 19q1/2 + 17q3/2 - 13q5/2 + 8q7/2 - 4q9/2 + q11/2

A2 (sl(3)) Invariant: q-18 + q-16 - q-14 + 2q-12 + q-10 - q-8 + 4q-6 - 2q-4 + q-2 + 1 - 2q2 + 4q4 - 3q6 + 3q8 + q10 - 2q12 + 2q14 - q16

HOMFLY-PT Polynomial: a-3z + 2a-3z3 + a-3z5 - a-1z-1 - 5a-1z - 7a-1z3 - 4a-1z5 - a-1z7 + 2az-1 + 8az + 9az3 + 3az5 - 2a3z-1 - 6a3z - 3a3z3 + a5z-1 + a5z

Kauffman Polynomial: - a-6z4 + 2a-5z3 - 4a-5z5 - 2a-4z2 + 7a-4z4 - 8a-4z6 + 2a-3z - 7a-3z3 + 14a-3z5 - 11a-3z7 - 2a-2z2 + a-2z4 + 11a-2z6 - 10a-2z8 - a-1z-1 + 10a-1z - 33a-1z3 + 39a-1z5 - 8a-1z7 - 5a-1z9 + 7z2 - 34z4 + 48z6 - 17z8 - z10 - 2az-1 + 18az - 44az3 + 30az5 + 8az7 - 8az9 - a2 + 12a2z2 - 40a2z4 + 40a2z6 - 10a2z8 - a2z10 - 2a3z-1 + 14a3z - 26a3z3 + 13a3z5 + 4a3z7 - 3a3z9 + 5a4z2 - 13a4z4 + 11a4z6 - 3a4z8 - a5z-1 + 4a5z - 6a5z3 + 4a5z5 - a5z7

Khovanov Homology:
trqj r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5
j = 12           1
j = 10          3
j = 8         51
j = 6        83
j = 4       95
j = 2      108
j = 0     910
j = -2    79
j = -4   510
j = -6  26
j = -8 15
j = -10 2
j = -121


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 158]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 158]]
Out[4]=
PD[X[8, 1, 9, 2], X[10, 4, 11, 3], X[22, 10, 7, 9], X[2, 7, 3, 8],

>   X[16, 12, 17, 11], X[14, 5, 15, 6], X[4, 15, 5, 16], X[20, 18, 21, 17],

>   X[18, 13, 19, 14], X[12, 19, 13, 20], X[6, 22, 1, 21]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -4, 2, -7, 6, -11},

>   {4, -1, 3, -2, 5, -10, 9, -6, 7, -5, 8, -9, 10, -8, 11, -3}]
In[6]:=
Jones[L][q]
Out[6]=
  -(11/2)    3      7      11     16      18                       3/2
-q        + ---- - ---- + ---- - ---- + ------- - 19 Sqrt[q] + 17 q    -
             9/2    7/2    5/2    3/2   Sqrt[q]
            q      q      q      q

        5/2      7/2      9/2    11/2
>   13 q    + 8 q    - 4 q    + q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -18    -16    -14    2     -10    -8   4    2     -2      2      4
1 + q    + q    - q    + --- + q    - q   + -- - -- + q   - 2 q  + 4 q  -
                          12                 6    4
                         q                  q    q

       6      8    10      12      14    16
>   3 q  + 3 q  + q   - 2 q   + 2 q   - q
In[8]:=
HOMFLYPT[Link[11, Alternating, 158]][a, z]
Out[8]=
                  3    5                                         3      3
   1     2 a   2 a    a    z    5 z              3      5     2 z    7 z
-(---) + --- - ---- + -- + -- - --- + 8 a z - 6 a  z + a  z + ---- - ---- +
  a z     z     z     z     3    a                              3     a
                           a                                   a

                        5      5             7
         3      3  3   z    4 z         5   z
>   9 a z  - 3 a  z  + -- - ---- + 3 a z  - --
                        3    a              a
                       a
In[9]:=
Kauffman[Link[11, Alternating, 158]][a, z]
Out[9]=
                     3    5
  2    1    2 a   2 a    a    2 z   10 z                3        5        2
-a  - --- - --- - ---- - -- + --- + ---- + 18 a z + 14 a  z + 4 a  z + 7 z  -
      a z    z     z     z     3     a
                              a

       2      2                           3      3       3
    2 z    2 z        2  2      4  2   2 z    7 z    33 z          3
>   ---- - ---- + 12 a  z  + 5 a  z  + ---- - ---- - ----- - 44 a z  -
      4      2                           5      3      a
     a      a                           a      a

                                  4      4    4                            5
        3  3      5  3       4   z    7 z    z        2  4       4  4   4 z
>   26 a  z  - 6 a  z  - 34 z  - -- + ---- + -- - 40 a  z  - 13 a  z  - ---- +
                                  6     4     2                           5
                                 a     a     a                           a

        5       5                                             6       6
    14 z    39 z          5       3  5      5  5       6   8 z    11 z
>   ----- + ----- + 30 a z  + 13 a  z  + 4 a  z  + 48 z  - ---- + ----- +
      3       a                                              4      2
     a                                                      a      a

                              7      7
        2  6       4  6   11 z    8 z         7      3  7    5  7       8
>   40 a  z  + 11 a  z  - ----- - ---- + 8 a z  + 4 a  z  - a  z  - 17 z  -
                            3      a
                           a

        8                           9
    10 z        2  8      4  8   5 z         9      3  9    10    2  10
>   ----- - 10 a  z  - 3 a  z  - ---- - 8 a z  - 3 a  z  - z   - a  z
      2                           a
     a
In[10]:=
Kh[L][q, t]
Out[10]=
         2     1        2        1       5       2       6       5      10
10 + 10 q  + ------ + ------ + ----- + ----- + ----- + ----- + ----- + ----- +
              12  6    10  5    8  5    8  4    6  4    6  3    4  3    4  2
             q   t    q   t    q  t    q  t    q  t    q  t    q  t    q  t

      7     9    9        2        4        4  2      6  2      6  3
>   ----- + - + ---- + 8 q  t + 9 q  t + 5 q  t  + 8 q  t  + 3 q  t  +
     2  2   t    2
    q  t        q  t

       8  3    8  4      10  4    12  5
>   5 q  t  + q  t  + 3 q   t  + q   t
