The 2-Component Link

L11a127

Visit L11a127's page at Knotilus!

Acknowledgement

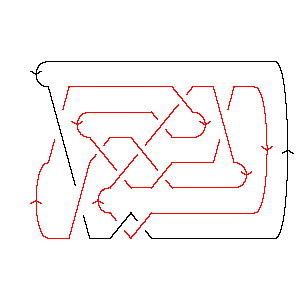

L11a127 as Morse Link
DrawMorseLink

PD Presentation: X6172 X14,3,15,4 X22,10,5,9 X18,7,19,8 X8,17,9,18 X12,19,13,20 X20,11,21,12 X10,16,11,15 X16,22,17,21 X2536 X4,13,1,14

Gauss Code: {{1, -10, 2, -11}, {10, -1, 4, -5, 3, -8, 7, -6, 11, -2, 8, -9, 5, -4, 6, -7, 9, -3}}

Jones Polynomial: - q-17/2 + 3q-15/2 - 8q-13/2 + 14q-11/2 - 19q-9/2 + 22q-7/2 - 23q-5/2 + 20q-3/2 - 16q-1/2 + 9q1/2 - 4q3/2 + q5/2

A2 (sl(3)) Invariant: q-28 + 2q-26 - q-24 + 3q-20 - 5q-18 + q-16 + q-14 - 3q-12 + 5q-10 - q-8 + 5q-6 + q-4 - 2q-2 + 5 - 4q2 + 2q6 - q8

HOMFLY-PT Polynomial: a-1z3 + az + az3 - az5 - 2a3z-1 - 8a3z - 7a3z3 - 3a3z5 + 4a5z-1 + 9a5z + 6a5z3 - 3a7z-1 - 4a7z + a9z-1

Kauffman Polynomial: - a-2z4 + a-1z3 - 4a-1z5 - z2 + 6z4 - 9z6 + 3az - 14az3 + 22az5 - 15az7 - a2 + 3a2z2 - 14a2z4 + 27a2z6 - 16a2z8 - 2a3z-1 + 16a3z - 42a3z3 + 41a3z5 - a3z7 - 9a3z9 - 2a4 + 15a4z2 - 53a4z4 + 68a4z6 - 22a4z8 - 2a4z10 - 4a5z-1 + 24a5z - 44a5z3 + 19a5z5 + 22a5z7 - 13a5z9 - 3a6 + 17a6z2 - 44a6z4 + 42a6z6 - 9a6z8 - 2a6z10 - 3a7z-1 + 15a7z - 23a7z3 + 8a7z5 + 7a7z7 - 4a7z9 - a8 + 6a8z2 - 12a8z4 + 10a8z6 - 3a8z8 - a9z-1 + 4a9z - 6a9z3 + 4a9z5 - a9z7

Khovanov Homology:
trqj r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3
j = 6           1
j = 4          3
j = 2         61
j = 0        103
j = -2       117
j = -4      129
j = -6     1011
j = -8    912
j = -10   611
j = -12  28
j = -14 16
j = -16 2
j = -181


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 127]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 127]]
Out[4]=
PD[X[6, 1, 7, 2], X[14, 3, 15, 4], X[22, 10, 5, 9], X[18, 7, 19, 8],

>   X[8, 17, 9, 18], X[12, 19, 13, 20], X[20, 11, 21, 12], X[10, 16, 11, 15],

>   X[16, 22, 17, 21], X[2, 5, 3, 6], X[4, 13, 1, 14]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {10, -1, 4, -5, 3, -8, 7, -6, 11, -2, 8, -9, 5, -4,

>    6, -7, 9, -3}]
In[6]:=
Jones[L][q]
Out[6]=
  -(17/2)     3       8      14      19     22     23     20      16
-q        + ----- - ----- + ----- - ---- + ---- - ---- + ---- - ------- +
             15/2    13/2    11/2    9/2    7/2    5/2    3/2   Sqrt[q]
            q       q       q       q      q      q      q

                   3/2    5/2
>   9 Sqrt[q] - 4 q    + q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -28    2     -24    3     5     -16    -14    3     5     -8   5     -4
5 + q    + --- - q    + --- - --- + q    + q    - --- + --- - q   + -- + q   -
            26           20    18                  12    10          6
           q            q     q                   q     q           q

    2       2      6    8
>   -- - 4 q  + 2 q  - q
     2
    q
In[8]:=
HOMFLYPT[Link[11, Alternating, 127]][a, z]
Out[8]=
    3      5      7    9                                     3
-2 a    4 a    3 a    a             3        5        7     z       3
----- + ---- - ---- + -- + a z - 8 a  z + 9 a  z - 4 a  z + -- + a z  -
  z      z      z     z                                     a

       3  3      5  3      5      3  5
>   7 a  z  + 6 a  z  - a z  - 3 a  z
In[9]:=
Kauffman[Link[11, Alternating, 127]][a, z]
Out[9]=
                            3      5      7    9
  2      4      6    8   2 a    4 a    3 a    a                3         5
-a  - 2 a  - 3 a  - a  - ---- - ---- - ---- - -- + 3 a z + 16 a  z + 24 a  z +
                          z      z      z     z

                                                                       3
        7        9      2      2  2       4  2       6  2      8  2   z
>   15 a  z + 4 a  z - z  + 3 a  z  + 15 a  z  + 17 a  z  + 6 a  z  + -- -
                                                                      a

                                                                 4
          3       3  3       5  3       7  3      9  3      4   z        2  4
>   14 a z  - 42 a  z  - 44 a  z  - 23 a  z  - 6 a  z  + 6 z  - -- - 14 a  z  -
                                                                 2
                                                                a

                                        5
        4  4       6  4       8  4   4 z          5       3  5       5  5
>   53 a  z  - 44 a  z  - 12 a  z  - ---- + 22 a z  + 41 a  z  + 19 a  z  +
                                      a

       7  5      9  5      6       2  6       4  6       6  6       8  6
>   8 a  z  + 4 a  z  - 9 z  + 27 a  z  + 68 a  z  + 42 a  z  + 10 a  z  -

          7    3  7       5  7      7  7    9  7       2  8       4  8
>   15 a z  - a  z  + 22 a  z  + 7 a  z  - a  z  - 16 a  z  - 22 a  z  -

       6  8      8  8      3  9       5  9      7  9      4  10      6  10
>   9 a  z  - 3 a  z  - 9 a  z  - 13 a  z  - 4 a  z  - 2 a  z   - 2 a  z
In[10]:=
Kh[L][q, t]
Out[10]=
     7      1        2        1        6        2        8        6
10 + -- + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
      2    18  8    16  7    14  7    14  6    12  6    12  5    10  5
     q    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      11       9      12      10      11      12      9      11
>   ------ + ----- + ----- + ----- + ----- + ----- + ---- + ---- + 3 t +
     10  4    8  4    8  3    6  3    6  2    4  2    4      2
    q   t    q  t    q  t    q  t    q  t    q  t    q  t   q  t

       2      2  2      4  2    6  3
>   6 q  t + q  t  + 3 q  t  + q  t
