The 2-Component Link

L11a124

Visit L11a124's page at Knotilus!

Acknowledgement

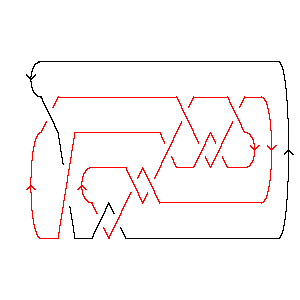

L11a124 as Morse Link
DrawMorseLink

PD Presentation: X6172 X14,3,15,4 X16,12,17,11 X12,16,13,15 X22,17,5,18 X18,7,19,8 X8,21,9,22 X20,9,21,10 X10,19,11,20 X2536 X4,13,1,14

Gauss Code: {{1, -10, 2, -11}, {10, -1, 6, -7, 8, -9, 3, -4, 11, -2, 4, -3, 5, -6, 9, -8, 7, -5}}

Jones Polynomial: q-21/2 - 2q-19/2 + 5q-17/2 - 9q-15/2 + 12q-13/2 - 16q-11/2 + 16q-9/2 - 15q-7/2 + 11q-5/2 - 8q-3/2 + 4q-1/2 - q1/2

A2 (sl(3)) Invariant: - q-34 - 2q-32 - q-28 - 2q-26 + 4q-24 + q-22 + q-20 + 5q-18 + 3q-14 - q-12 + 3q-8 - 3q-6 + 3q-4 - 2 + q2

HOMFLY-PT Polynomial: - az3 - a3z + a3z5 - a5z-1 - 2a5z - a5z3 + a5z5 - 2a7z - 3a7z3 + 2a9z-1 + 3a9z - a11z-1

Kauffman Polynomial: az3 - az5 + 6a2z4 - 4a2z6 + a3z - 5a3z3 + 13a3z5 - 7a3z7 + 3a4z2 - 9a4z4 + 13a4z6 - 7a4z8 + a5z-1 - 3a5z - 2a5z3 + 4a5z5 + 2a5z7 - 4a5z9 - a6 + 7a6z2 - 23a6z4 + 22a6z6 - 8a6z8 - a6z10 - a7z + 5a7z3 - 12a7z5 + 12a7z7 - 6a7z9 + 3a8 - 4a8z2 - 2a8z4 + 7a8z6 - 3a8z8 - a8z10 - 2a9z-1 + 5a9z - 4a9z3 + 4a9z5 + a9z7 - 2a9z9 + 5a10 - 13a10z2 + 10a10z4 + a10z6 - 2a10z8 - a11z-1 + 2a11z - 5a11z3 + 6a11z5 - 2a11z7 + 2a12 - 5a12z2 + 4a12z4 - a12z6

Khovanov Homology:
trqj r = -9r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2
j = 2           1
j = 0          3
j = -2         51
j = -4        74
j = -6       84
j = -8      87
j = -10     88
j = -12    59
j = -14   47
j = -16  15
j = -18 14
j = -20 1
j = -221


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 124]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 124]]
Out[4]=
PD[X[6, 1, 7, 2], X[14, 3, 15, 4], X[16, 12, 17, 11], X[12, 16, 13, 15],

>   X[22, 17, 5, 18], X[18, 7, 19, 8], X[8, 21, 9, 22], X[20, 9, 21, 10],

>   X[10, 19, 11, 20], X[2, 5, 3, 6], X[4, 13, 1, 14]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {10, -1, 6, -7, 8, -9, 3, -4, 11, -2, 4, -3, 5, -6,

>    9, -8, 7, -5}]
In[6]:=
Jones[L][q]
Out[6]=
 -(21/2)     2       5       9      12      16      16     15     11     8
q        - ----- + ----- - ----- + ----- - ----- + ---- - ---- + ---- - ---- +
            19/2    17/2    15/2    13/2    11/2    9/2    7/2    5/2    3/2
           q       q       q       q       q       q      q      q      q

       4
>   ------- - Sqrt[q]
    Sqrt[q]
In[7]:=
A2Invariant[L][q]
Out[7]=
      -34    2     -28    2     4     -22    -20    5     3     -12   3    3
-2 - q    - --- - q    - --- + --- + q    + q    + --- + --- - q    + -- - -- +
             32           26    24                  18    14           8    6
            q            q     q                   q     q            q    q

    3     2
>   -- + q
     4
    q
In[8]:=
HOMFLYPT[Link[11, Alternating, 124]][a, z]
Out[8]=
   5       9    11
  a     2 a    a      3        5        7        9        3    5  3      7  3
-(--) + ---- - --- - a  z - 2 a  z - 2 a  z + 3 a  z - a z  - a  z  - 3 a  z  +
  z      z      z

     3  5    5  5
>   a  z  + a  z
In[9]:=
Kauffman[Link[11, Alternating, 124]][a, z]
Out[9]=
                              5      9    11
  6      8      10      12   a    2 a    a      3        5      7        9
-a  + 3 a  + 5 a   + 2 a   + -- - ---- - --- + a  z - 3 a  z - a  z + 5 a  z +
                             z     z      z

       11        4  2      6  2      8  2       10  2      12  2      3
>   2 a   z + 3 a  z  + 7 a  z  - 4 a  z  - 13 a   z  - 5 a   z  + a z  -

       3  3      5  3      7  3      9  3      11  3      2  4      4  4
>   5 a  z  - 2 a  z  + 5 a  z  - 4 a  z  - 5 a   z  + 6 a  z  - 9 a  z  -

        6  4      8  4       10  4      12  4      5       3  5      5  5
>   23 a  z  - 2 a  z  + 10 a   z  + 4 a   z  - a z  + 13 a  z  + 4 a  z  -

        7  5      9  5      11  5      2  6       4  6       6  6      8  6
>   12 a  z  + 4 a  z  + 6 a   z  - 4 a  z  + 13 a  z  + 22 a  z  + 7 a  z  +

     10  6    12  6      3  7      5  7       7  7    9  7      11  7
>   a   z  - a   z  - 7 a  z  + 2 a  z  + 12 a  z  + a  z  - 2 a   z  -

       4  8      6  8      8  8      10  8      5  9      7  9      9  9
>   7 a  z  - 8 a  z  - 3 a  z  - 2 a   z  - 4 a  z  - 6 a  z  - 2 a  z  -

     6  10    8  10
>   a  z   - a  z
In[10]:=
Kh[L][q, t]
Out[10]=
4    5      1        1        1        4        1        5        4
-- + -- + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
 4    2    22  9    20  8    18  8    18  7    16  7    16  6    14  6
q    q    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      7        5        9        8        8        8       7       8      4
>   ------ + ------ + ------ + ------ + ------ + ----- + ----- + ----- + ---- +
     14  5    12  5    12  4    10  4    10  3    8  3    8  2    6  2    6
    q   t    q   t    q   t    q   t    q   t    q  t    q  t    q  t    q  t

     7           t     2  2
>   ---- + 3 t + -- + q  t
     4            2
    q  t         q
