This page is passe. Go here instead!

The 2-Component Link

L11a122

Visit L11a122's page at Knotilus!

Acknowledgement

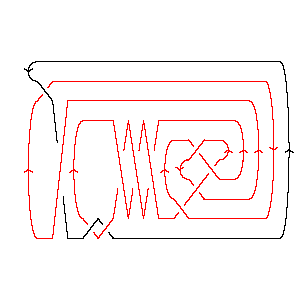

L11a122 as Morse Link
DrawMorseLink

PD Presentation: X6172 X14,3,15,4 X18,8,19,7 X22,20,5,19 X20,9,21,10 X8,21,9,22 X16,12,17,11 X12,16,13,15 X10,18,11,17 X2536 X4,13,1,14

Gauss Code: {{1, -10, 2, -11}, {10, -1, 3, -6, 5, -9, 7, -8, 11, -2, 8, -7, 9, -3, 4, -5, 6, -4}}

Jones Polynomial: - q-13/2 + 2q-11/2 - 5q-9/2 + 8q-7/2 - 12q-5/2 + 14q-3/2 - 15q-1/2 + 13q1/2 - 10q3/2 + 7q5/2 - 4q7/2 + q9/2

A2 (sl(3)) Invariant: q-22 + 2q-20 + q-16 + 2q-14 - 3q-12 + q-10 + 2q-8 - q-6 + 3q-4 - q-2 + 2 - 2q4 + 3q6 - 2q8 + 2q12 - q14

HOMFLY-PT Polynomial: a-3z3 - a-1z - a-1z3 - a-1z5 - az-1 - az - az5 + 2a3z-1 + 3a3z + 3a3z3 - 2a5z-1 - 3a5z + a7z-1

Kauffman Polynomial: 2a-4z4 - a-4z6 - 5a-3z3 + 11a-3z5 - 4a-3z7 + 2a-2z2 - 13a-2z4 + 18a-2z6 - 6a-2z8 + a-1z - 6a-1z3 + 3a-1z5 + 7a-1z7 - 4a-1z9 + 7z2 - 26z4 + 26z6 - 7z8 - z10 + az-1 - 3az + 6az3 - 14az5 + 14az7 - 6az9 + 3a2z2 - 8a2z4 + 7a2z6 - 3a2z8 - a2z10 + 2a3z-1 - 9a3z + 13a3z3 - 6a3z5 + a3z7 - 2a3z9 + a4 - 4a4z2 + 7a4z4 - 2a4z6 - 2a4z8 + 2a5z-1 - 8a5z + 9a5z3 - a5z5 - 2a5z7 - 2a6z2 + 4a6z4 - 2a6z6 + a7z-1 - 3a7z + 3a7z3 - a7z5

Khovanov Homology:
trqj r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5
j = 10           1
j = 8          3
j = 6         41
j = 4        63
j = 2       74
j = 0      86
j = -2     78
j = -4    57
j = -6   37
j = -8  25
j = -10 14
j = -12 1
j = -141


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 122]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 122]]
Out[4]=
PD[X[6, 1, 7, 2], X[14, 3, 15, 4], X[18, 8, 19, 7], X[22, 20, 5, 19],

>   X[20, 9, 21, 10], X[8, 21, 9, 22], X[16, 12, 17, 11], X[12, 16, 13, 15],

>   X[10, 18, 11, 17], X[2, 5, 3, 6], X[4, 13, 1, 14]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {10, -1, 3, -6, 5, -9, 7, -8, 11, -2, 8, -7, 9, -3,

>    4, -5, 6, -4}]
In[6]:=
Jones[L][q]
Out[6]=
  -(13/2)     2      5      8      12     14      15
-q        + ----- - ---- + ---- - ---- + ---- - ------- + 13 Sqrt[q] -
             11/2    9/2    7/2    5/2    3/2   Sqrt[q]
            q       q      q      q      q

        3/2      5/2      7/2    9/2
>   10 q    + 7 q    - 4 q    + q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -22    2     -16    2     3     -10   2     -6   3     -2      4      6
2 + q    + --- + q    + --- - --- + q    + -- - q   + -- - q   - 2 q  + 3 q  -
            20           14    12           8          4
           q            q     q            q          q

       8      12    14
>   2 q  + 2 q   - q
In[8]:=
HOMFLYPT[Link[11, Alternating, 122]][a, z]
Out[8]=
          3      5    7                                3    3              5
  a    2 a    2 a    a    z            3        5     z    z       3  3   z
-(-) + ---- - ---- + -- - - - a z + 3 a  z - 3 a  z + -- - -- + 3 a  z  - -- -
  z     z      z     z    a                            3   a              a
                                                      a

       5
>   a z
In[9]:=
Kauffman[Link[11, Alternating, 122]][a, z]
Out[9]=
            3      5    7
 4   a   2 a    2 a    a    z              3        5        7        2
a  + - + ---- + ---- + -- + - - 3 a z - 9 a  z - 8 a  z - 3 a  z + 7 z  +
     z    z      z     z    a

       2                                    3      3
    2 z       2  2      4  2      6  2   5 z    6 z         3       3  3
>   ---- + 3 a  z  - 4 a  z  - 2 a  z  - ---- - ---- + 6 a z  + 13 a  z  +
      2                                    3     a
     a                                    a

                                   4       4
       5  3      7  3       4   2 z    13 z       2  4      4  4      6  4
>   9 a  z  + 3 a  z  - 26 z  + ---- - ----- - 8 a  z  + 7 a  z  + 4 a  z  +
                                  4      2
                                 a      a

        5      5                                                6       6
    11 z    3 z          5      3  5    5  5    7  5       6   z    18 z
>   ----- + ---- - 14 a z  - 6 a  z  - a  z  - a  z  + 26 z  - -- + ----- +
      3      a                                                  4     2
     a                                                         a     a

                                     7      7
       2  6      4  6      6  6   4 z    7 z          7    3  7      5  7
>   7 a  z  - 2 a  z  - 2 a  z  - ---- + ---- + 14 a z  + a  z  - 2 a  z  -
                                    3     a
                                   a

              8                          9
       8   6 z       2  8      4  8   4 z         9      3  9    10    2  10
>   7 z  - ---- - 3 a  z  - 2 a  z  - ---- - 6 a z  - 2 a  z  - z   - a  z
             2                         a
            a
In[10]:=
Kh[L][q, t]
Out[10]=
    8      1        1        1        4        2       5       3       7
8 + -- + ------ + ------ + ------ + ------ + ----- + ----- + ----- + ----- +
     2    14  6    12  5    10  5    10  4    8  4    8  3    6  3    6  2
    q    q   t    q   t    q   t    q   t    q  t    q  t    q  t    q  t

      5      7      7              2        2  2      4  2      4  3
>   ----- + ---- + ---- + 6 t + 7 q  t + 4 q  t  + 6 q  t  + 3 q  t  +
     4  2    4      2
    q  t    q  t   q  t

       6  3    6  4      8  4    10  5
>   4 q  t  + q  t  + 3 q  t  + q   t
